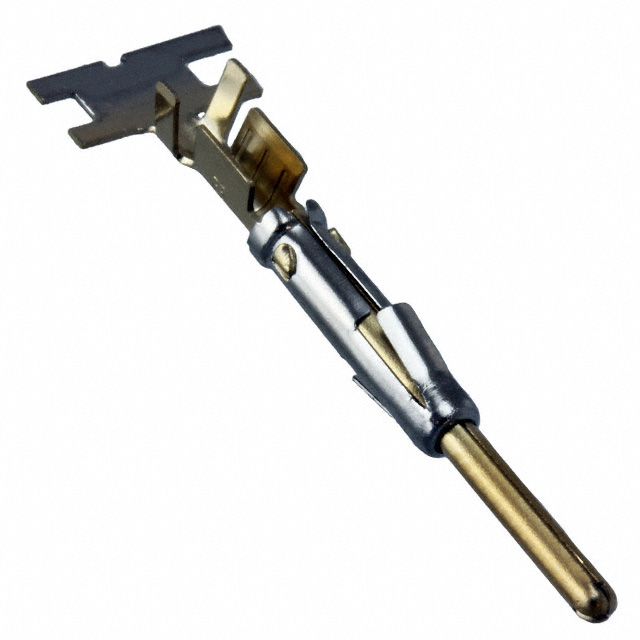

Amphenol SP16M1F 胶壳端子产品概述
一、产品定位与核心参数
Amphenol SP16M1F是一款工业级压接式胶壳端子，专为中低功率信号/电力传输场景设计，核心适配1618AWG（对应0.751.5mm²） 规格导线，属于Amphenol常规端子系列的成熟型号。产品采用插针式触头结构，可与同系列SP16/SP18胶壳配合实现模块化连接，无需额外适配不同线径，降低设备线束选型与装配复杂度。
二、材质与镀层的性能优势
触头主体采用高导电磷铜合金（兼顾导电效率与机械强度），表面镀层为纯金（厚度0.5~1.0μm），核心优势体现在：
- 低接触电阻：初始接触电阻≤8mΩ，减少信号衰减与功率损耗；
- 耐腐蚀性强：可抵抗盐雾、潮湿等环境侵蚀，延长使用寿命；
- 耐磨抗插拔：支持多次插拔而不影响接触性能，适配设备维护需求。
三、电气性能与功率适配
基于线规与镀层特性，SP16M1F的电气参数覆盖主流工业场景：
- 额定电流：10~13A（25℃环境下，18AWG线对应10A，16AWG线对应13A）；
- 额定电压：600VAC/DC（工业级标准）；
- 绝缘性能：绝缘电阻≥1000MΩ（1000V DC测试），确保电气安全；
- 接触稳定性：额定工作条件下接触电阻≤15mΩ，无明显波动。
四、机械结构与适配性
产品采用双压接设计（导体压接+绝缘压接），压接后导线与端子结合牢固：
- 抗拉力≥50N（符合UL标准），避免导线脱落；
- 适配Amphenol SP系列胶壳（如SP16-xx系列），插拔力控制合理：插入力≤22N，拔出力≥6N，兼顾连接可靠性与装配效率；
- 尺寸紧凑（长度≈12mm，宽度≈3mm），适合高密度布线场景，减少设备内部空间占用。
五、典型应用场景
SP16M1F的性能匹配多领域需求，核心应用包括：
- 工业控制：PLC、传感器模块、伺服驱动器的内部线束连接；
- 通信设备：基站射频单元、路由器/交换机的电源与信号接口；
- 汽车电子：车载辅助系统（倒车雷达、行车记录仪）的线束连接；
- 医疗设备：小型诊断仪器（血糖仪、血压计）的内部电路（金镀层满足低干扰需求）；
- 高端消费电子：智能家电（高端冰箱、智能家居中枢）的模块化连接。
六、可靠性与环境耐受性
产品符合工业级环境标准，长期稳定性可靠：
- 温度范围：-40℃~+105℃，适应极端温差场景；
- 湿度耐受性：95%RH（无凝露），潮湿环境下无性能衰减；
- 盐雾测试：中性盐雾48小时后无腐蚀，接触性能不变；
- 插拔寿命：≥500次，满足设备长期维护需求；
- 认证合规：通过UL、RoHS认证，符合全球电气安全与环保标准。
该产品凭借成熟的材质设计、稳定的电气性能与广泛的适配性，成为工业与商用设备线束连接的主流选择之一。
