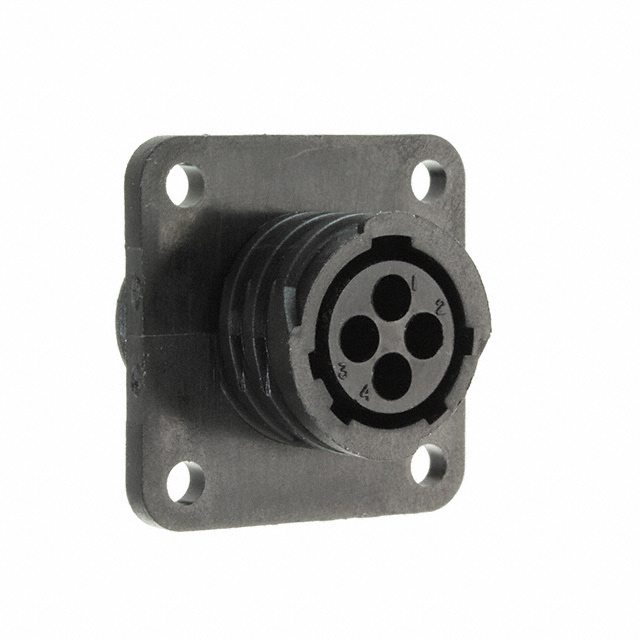

206430-1 产品概述
一、产品简介
206430-1 是 TE Connectivity（泰科）AMP Connectors CPC Series 1 系列的面板安装插座外壳，属于反性别（reverse gender）圆形电源连接器家族。该外壳用于线对线连接，支持电源与信号混合布线，额定电压可达 600 VDC，针对四位（4-position）接插件设计，适配插座（socket）类型母插芯使用。
二、主要规格
- 系列：CPC Series 1
- 引脚数：4 位（4-position）
- 额定电压：600 VDC
- 触头类型：压接（需另购触头，产品备注不含触头）
- 触头尺寸：16（对应 16 AWG 线规）
- 安装方式：面板安装，带法兰，紧固类型为有螺纹
- 定向：A 型（Orientation A）
- 工作温度：-55°C 至 105°C
- 屏蔽：无屏蔽
三、结构与材料
外壳采用聚酰胺（PA，尼龙）热塑塑胶制造，颜色为黑色，材料符合 UL94 V-0 阻燃等级，嵌入件为热塑料，触头为圆形接口设计，提供良好的机械强度与耐温性能，适合工业环境下的长期使用。
四、安装与配对建议
- 本体为面板法兰安装，使用螺纹紧固确保可靠的机械固定；安装时注意面板开孔尺寸对应插芯型号（插芯尺寸：11-4）。
- 触头为压接型，必须使用与该系列匹配的 16 号压接触头并采用合适的压接工具，保证接触电阻和抗震动性能。
- 由于为反性别插座外壳，请确认配套的插芯/插头性别与之匹配以避免误配。触头与线缆需根据电流负载选择合适线规与绝缘类型。
五、典型应用场景
适用于需要可靠电源与少量信号连接的场合，如工业控制柜、发电与配电设备、便携式电源模块、测试设备和要求面板安装的设备接口等。
六、注意事项与维护
- 该产品不含触头，订购时需配套购买压接触头与相应插芯。
- 使用环境应避免长期浸水或强腐蚀性气体环境，如需防护等级请选用带密封防护的型号。
- 安装完成后定期检查紧固件与接触点的可靠性，尤其在振动或热循环频繁的应用中。
七、采购提示
- 制造商：TE Connectivity（美国泰科），零件状态：有源（Active），包装方式为散装（Bulk）。
- 下单时请核实“206430-1”与配套触头、插芯的完整件号，确保所需的配套件（压接触头、插芯、盖帽等）齐全以满足现场安装需要。
