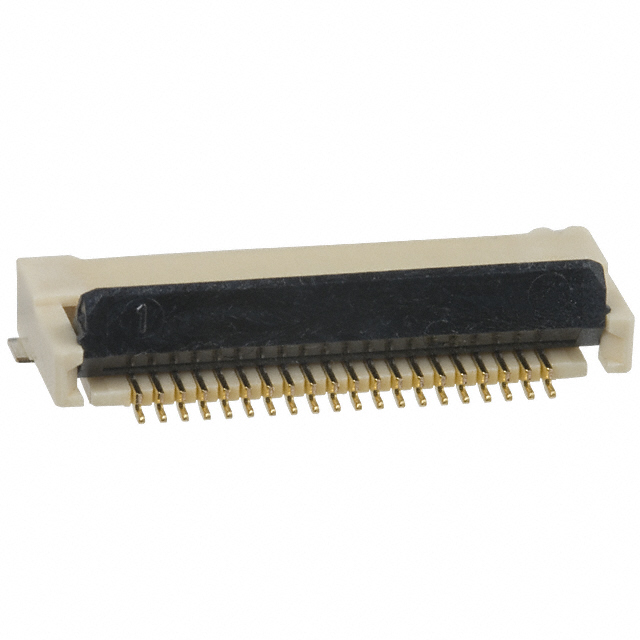

XF2M-2015-1A
图片源于供应商或网络,实物可能存在差异,请以实物为准

XF2M-2015-1A

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Omron Electronics Inc-EMC Div

品牌:

Omron Electronics Inc-EMC Div

型号:

XF2M-2015-1A

编号:

D6807482

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

CONN FPC 20POS 0.5MM R/A

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：20 位置 FPC 连接器 触头，上和下 0.020"（0.50mm） 表面贴装，直角


产品参数

产品属性 属性值
FFC、FCB 厚度 0.30mm
制造商 Omron Electronics Inc-EMC Div
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
基本产品编号 XF2M
外壳材料 液晶聚合物（LCP），不含卤素的
外壳颜色 天然
安装类型 表面贴装，直角
工作温度 -30°C ~ 85°C
扁平柔性类型 FPC
材料可燃性等级 UL94 V-0
板上高度 0.083"（2.10mm）
特性 -
电缆端类型 锥形
端接 焊接
系列 XF2M
致动器材料 液晶聚合物（LCP），不含卤素的
致动器颜色 黑色
触头材料 铜合金
触头表面处理 镀金
触头表面处理厚度 5.90µin（0.150µm）
连接器、触头类型 触头，上和下
配接次数 20
针位数 20
锁定功能 旋转锁，背锁
间距 0.020"（0.50mm）
零件状态 在售
额定电压 50V
额定电流（安培） 0.5A

PDF描述： 20 位置 FPC 连接器 触头，上和下 0.020"（0.50mm） 表面贴装，直角

产品概述

XF2M-2015-1A 产品概述

一、产品简介

XF2M-2015-1A 为 OMRON（欧姆龙）系列 FFC/FPC 连接器，20P、间距 0.5mm，采用双侧触点（上下接触）设计，适配厚度为 0.3mm 的柔性扁平电缆（FFC/FPC）。本件为 SMD 表面贴装、卧贴式结构，板上高度仅 2.1mm，面向需要低空间占用与可靠接触的便携与嵌入式电子产品。

二、主要特性

  • 触点数量：20P，0.5mm 间距，适配高密度布线需求。
  • 触点结构：双侧触点（上下接），提高接触冗余与抗振性能，增强信号/电源传输稳定性。
  • 机械配置：卧贴 SMD 封装，低外形高度（板上高度 2.1mm），便于薄型机身设计。
  • 适配线材：兼容 0.3mm 厚度的 FFC/FPC；在设计和装配时请确认线材公差与导体露铜长度。
  • 材料与表面处理：触头为优质铜合金并作金镀处理，兼顾导电性与耐腐蚀性，有利于长期可靠接触。
  • 工作温度范围：-30℃ ~ +85℃，适合多数消费类与工业电子环境。

三、应用场景

适用于智能终端、摄像模组、便携式仪表、车载信息娱乐（符合温度限制）、家电控制面板、通信设备与各类需要扁平柔性线束互连的 PCB 方案。尤其适合对高度、可靠性与可重复插拔次数有要求的场合。

四、可靠性与装配建议

  • 焊接与回流：按 OMRON 建议的回流曲线进行回流焊，避免超温或加热过久以保护金属镀层与塑料件变形。
  • 插拔与定位：采用导向槽或卡位定位，确保 FFC 插入方向准确且插入力均匀；双侧触点设计允许在一定插拔次数内保持低接触电阻。
  • 清洗与防护：支持常规无水清洗和 IPA 清洗；为提高长期可靠性，关键场合建议使用防护罩或涂覆防护层以防潮气与灰尘。
  • ESD 管理：在高静电风险场合，做好接地与防静电措施，避免对金属触点造成损伤。

五、选型与资料

XF2M-2015-1A 为标准化 SMD 卧贴封装，常见以卷盘（reel）形式供应。选型时请结合实际信号电流、电压、插拔寿命与环境要求查阅 OMRON 官方数据手册以获取具体的电气额定值、机械寿命与 PCB 尺寸图。若需替代件或兼容型号，可根据 0.5mm pitch、20P、0.3mm FFC 以及卧贴高度 2.1mm 等关键参数进行比对选择。
