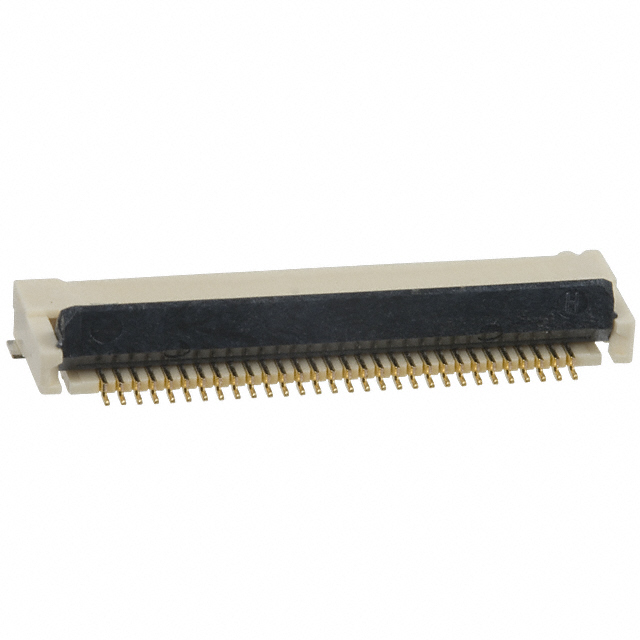

XF2M-3015-1A（OMRON）FFC/FPC连接器 产品概述
一、产品简介
XF2M-3015-1A 是 OMRON（欧姆龙）推出的一款低剖面、表面贴装（SMD）FFC/FPC 连接器，适用于高密度平面柔性电缆的板对板或线对板连接。该型号为 30P、0.5mm 间距、卧贴安装，采用双侧触点（上下接触）结构，设计用于对厚度约 0.3mm 的柔性电缆提供可靠的电接触与机械支撑。
二、主要规格要点
- 品牌：OMRON（欧姆龙）
- 型号：XF2M-3015-1A
- 触点数量：30P
- 间距：0.5 mm（高密度间距）
- 触点类型：双侧触点（上下接）
- 安装方式：卧贴、SMD 封装
- 适配柔性电缆厚度：约 0.3 mm
- 板上高度：2.1 mm（低剖面设计，利于薄型设备应用）
- 触头材质：铜合金
- 触头镀层：金（提高接触可靠性与抗氧化性能）
- 工作温度范围：-30℃ ~ +85℃
三、产品特点与优点
- 低高度设计（2.1 mm），适合对厚度敏感的移动设备、相机模组与仪表类应用。
- 0.5 mm 间距支持较高的引脚密度，节省 PCB 面积。
- 双侧触点结构提供上下方向接触选择，安装与布线更灵活，方便在受限空间内实现连接。
- 触头金镀层结合铜合金本体，兼顾导电性与长期接触可靠性，抗腐蚀性能良好。
- SMD 形式支持自动化贴装与回流焊工艺，利于量产装配。
四、典型应用场景
- 手持终端、移动设备主板与显示模组连接。
- 摄像头模组、车载信息娱乐系统（按工作温度范围评估）与工业控制终端的 FFC/FPC 连接。
- 家电、打印机与显示设备中高密度柔性电缆接口。
五、设计与装配建议
- 0.5 mm 间距对 PCB 设计、丝印与阻焊要求高，建议严格按厂商推荐封装库与焊盘尺寸布局；回流焊温度曲线以无铅标准为参考，但应以厂商 Datasheet 的温度曲线为准。
- 由于为卧贴 SMD 结构，建议在贴装后使用适当支撑或点胶以提高耐震动性能，必要时在柔性电缆处加机械固定以减轻插拔应力。
- 插入柔性电缆时注意方向与定位，避免过大侧向力导致触点形变或接触不良。
六、选型与替代建议
- 选型时确认 FFC/FPC 的导体数（30P）、厚度（0.3 mm）和端子类型（上下接触）一致。
- 若需更高耐温或耐振特性，可向 OMRON 索取该型号的详细可靠性试验报告或考虑同类高可靠度系列。
- 常见替代品牌可参考 Hirose、JST、TE 等厂商的 0.5 mm 间距 FFC 连接器，但应核对机械尺寸与焊盘兼容性。
如需进一步的 PCB 封装图、回流温度曲线或可靠性数据，可提供项目应用环境与装配工艺，我可协助匹配并给出更具体的设计建议。
