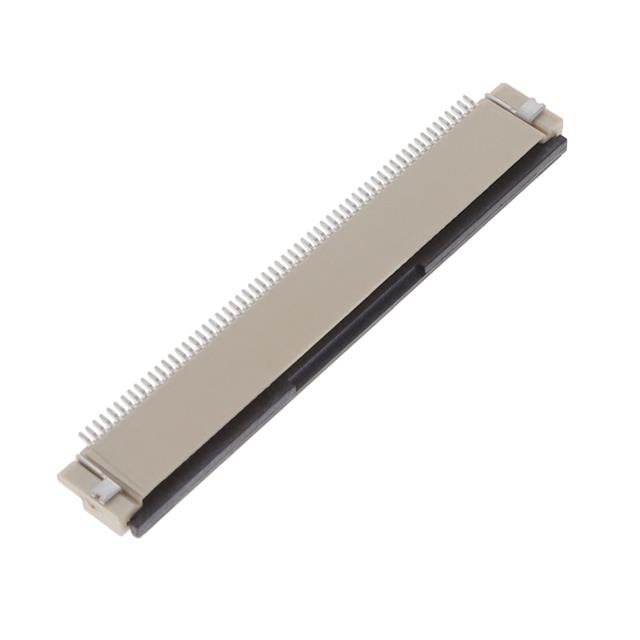

CF31601D0R0-05-NH FFC/FPC连接器产品概述
一、产品定位与核心参数
CF31601D0R0-05-NH是瀚荃（Cvilux）推出的卧贴式FFC/FPC连接器，专为小型化电子设备的多信号传输设计，核心参数精准适配高密度PCB布局与常规柔性电缆：
- 触点规格：60Pin（P）、0.5mm间距，下接式触点布局；
- 锁定方式：抽屉式锁扣，操作便捷且抗振动；
- 结构尺寸：板上高度1.95mm，封装尺寸34.2×5.07mm（SM为表面贴装标识）；
- 环境与材质：工作温度-40℃~+85℃，触头采用磷青铜基底+锡镀层；
- 电缆适配：仅支持厚度0.29mm~0.34mm的FFC/FPC柔性电缆，确保接触匹配。
二、结构设计与锁定特性
该连接器聚焦小型化+稳定连接两大核心，结构设计针对性强：
- 抽屉式锁定机制：区别于常规掀盖式，通过水平推拉实现锁定/解锁，插拔时不易损伤电缆/触头，锁定后卡合紧密，可抵抗振动环境下的接触松动；
- 低profile卧贴设计：板上高度仅1.95mm，配合34.2×5.07mm紧凑封装，直接贴装PCB表面，无需额外空间，适配智能手机、智能穿戴等厚度敏感设备；
- 下接触点布局：电缆从连接器下方插入，优化PCB布线空间，避免上方元件干涉，提升布局密度。
三、电气与环境性能
材质与工艺保障信号传输的稳定可靠性：
- 触头性能：磷青铜兼具优异弹性与抗疲劳性，长期保持触点压力；表面锡镀层提升焊接性（适配回流焊），抵抗轻度腐蚀，延长寿命；
- 温湿度适应性：-40℃~+85℃覆盖消费电子、工业控制、车载电子常规环境，可在低温存储（如北方户外）或高温工作（如车载中控台）场景稳定运行；
- 多信号传输：60Pin触点+0.5mm间距，可同时传输数十路数字/模拟信号，满足显示屏、摄像头等模块的多通道需求。
四、典型应用场景
凭借紧凑设计与稳定性能，该连接器广泛覆盖以下领域：
- 消费电子：智能手机主板与显示屏、电池、摄像头的连接；平板电脑内部信号传输；
- 智能穿戴：智能手环、手表的主板与传感器、显示屏的紧凑连接；
- 工业控制：小型PLC、远程IO模块的信号接口；传感器节点内部布线；
- 车载电子：车载显示屏、倒车摄像头的内部连接（适配车载宽温需求）；
- 智能家居：智能音箱、门锁的内部信号传输模块。
五、安装与使用注意事项
为保障性能稳定，需注意以下操作要点：
- 电缆适配：严格选用0.29mm~0.34mm厚度的FFC/FPC电缆，避免过厚锁不紧、过薄接触不良；
- 锁定操作：推拉锁扣力度适中，插入电缆后确认锁扣完全复位（听卡合声），避免虚接；
- 焊接工艺：采用回流焊，遵循锡镀层标准温度曲线（峰值230℃~250℃，时间≤10s），避免手工焊接过热；
- 环境防护：避免长期暴露于潮湿、粉尘环境，户外使用需配合密封外壳；
- 维护注意：更换电缆时先完全拉开锁扣再拔出，避免拉扯导致触头变形。
总结
CF31601D0R0-05-NH以抽屉式锁定、低profile卧贴设计、宽温性能为核心优势，精准匹配小型化电子设备的多信号传输需求，是消费电子、工业控制等领域的可靠连接方案。
