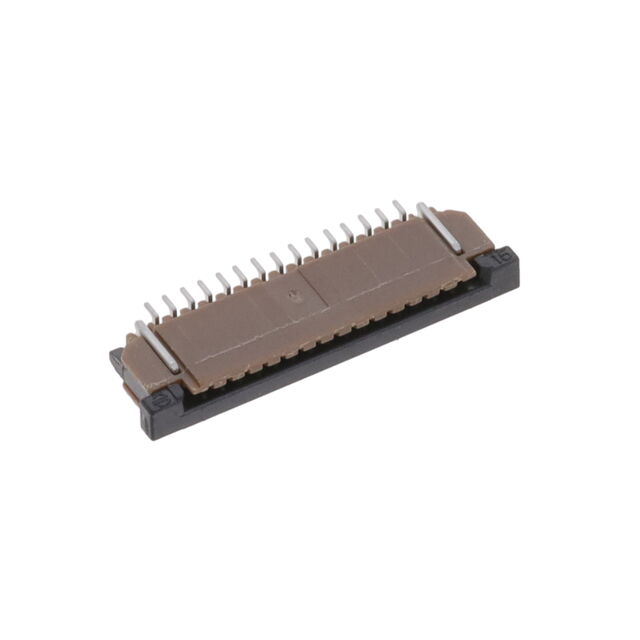

SFW15R-1STE1LF 产品概述
一、产品简介
SFW15R-1STE1LF 是 Amphenol 提供的一款低高度、表面贴装（SMD）型 FFC/FPC 连接器，适用于细间距柔性扁平电缆的板对线连接。该型号为下接（底部接触）结构，触点数量为 15P，间距为 1.0 mm，设计用于卧贴安装，板上高度仅 2.7 mm，专为空间受限的移动设备、便携终端、消费类电子及工业控制产品提供稳定可靠的信号连接方案。
二、主要规格与材料
- 触点类型：下接（底部触点）
- 触点数量：15P
- 间距（Pitch）：1.0 mm
- 安装方式：表面贴装（SMD），卧贴结构
- 兼容 FFC/FPC 厚度：0.3 mm（柔性电缆插入厚度）
- 板上高度：2.7 mm（极适合低剖面设计）
- 触头材质：磷青铜（Phosphor Bronze）——优良的弹性与导电性
- 触头镀层：锡（Tin）——便于焊接与导电接触
- 工作温度范围：-55 ℃ ～ +105 ℃
- 品牌：Amphenol
- 封装形式：SMD，P=1 mm，卧贴
三、结构与工艺特点
- 低高度设计：板上高度 2.7 mm 能满足紧凑型产品的厚度约束，有利于整机薄型化。
- 下接触点布局：底部接触方式便于对柔性电缆进行压接或插入式接触，降低接触面暴露，增强机械稳定性。
- 磷青铜触点：保证良好的反复插拔弹性与长期接触可靠性，适应多次拆装需求。
- 锡镀层：提供良好的焊接性能和电气接触性，同时对环境焊接工艺友好（请参照制造商对无铅/有铅回流曲线的建议）。
- SMD 封装：支持表面贴装自动化生产线（贴片、回流焊），有利于提高产能与焊接一致性。
四、电气与可靠性（使用参考）
- 工作温度范围宽广，能在大多数室内、消费及部分工业环境下稳定工作。
- 触点材料与镀层组合旨在保证低接触电阻与良好抗氧化性。
- 适用于信号传输与低电流应用的柔性电缆互联；高频或高速差分信号应用时，请参考具体系统的阻抗与串扰要求并验证信号完整性。
- 有关插拔寿命、接触阻抗、耐振动/抗湿性能等详细可靠性指标，请以 Amphenol 官方 Datasheet/Qualification 报告为准，并在关键应用中做针对性测试验证。
五、安装与焊接建议
- SMD 贴装与回流焊：推荐采用自动贴片机与回流焊工艺。请严格按照 Amphenol 提供的回流焊温度曲线与最大加热温度限制进行焊接，避免超过触点材料或塑料件的热可靠极限。
- 焊盘与焊膏布局：建议参考 Amphenol 官方的 PCB land pattern 推荐图，以保证合适的焊量与焊点力学强度，同时避免因焊膏过量导致的焊球短路或定位误差。
- 机械固定与上锡注意：卧贴结构对焊点一致性敏感，布局时应保证相邻器件的热量管理和焊接顺序，以降低变形或升高应力风险。必要时在连接器两端增加机械固定孔或支撑结构以提升抗剪切能力（遵循制造商装配指南）。
- FFC 插入建议：确保柔性电缆厚度为 0.3 mm 并保持插入方向与极性正确；在装配过程中避免对插头施加横向过大力以防触点变形。
六、典型应用场景
- 移动设备（智能手机、平板）与便携式终端的内部显示/按键/摄像头信号连接
- 笔记本、超薄设备的键盘或触控板连接
- 工业控制面板、仪器仪表内的柔性电缆互联
- 消费类电子（相机、智能家居设备）内部模块互连
七、选购与验证建议
- 在设计采纳前，建议下载并阅读 Amphenol 官方 Datasheet，获取完整的机械尺寸图、焊接工艺参数及可靠性数据。
- 关键产品（尤其涉及高速信号或恶劣环境）的最终验证，应在样机阶段做插拔寿命、温度循环、振动与湿热试验。
- 如果需要 RoHS、无卤或特殊镀层等合规性信息，请向供应商确认具体认证与可追溯材料声明。
如需我为您整理 Amphenol 官方 Datasheet 关键尺寸图、PCB land pattern 建议或针对特定应用（如高速信号或车规环境）的选型对比，我可以继续提供更详细的技术支持。
