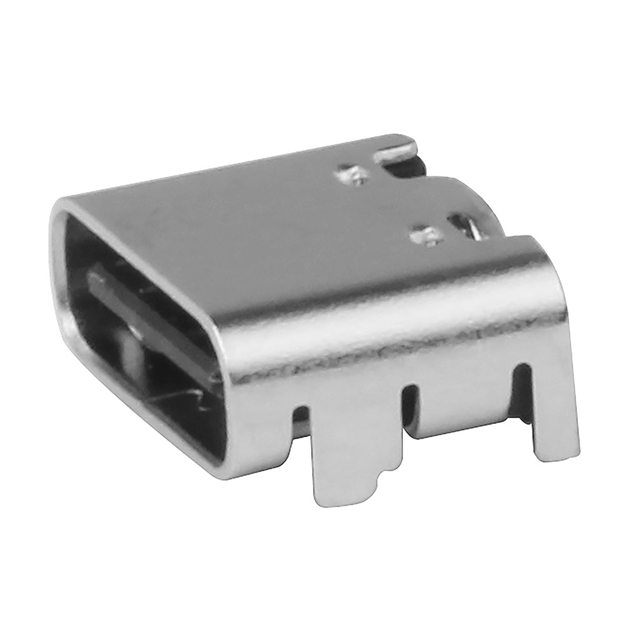

MOLEX 2171790001 产品概述
MOLEX 2171790001是一款符合USB 2.0协议的Type C母座连接器，采用表面贴装（SMD）直角（RA）封装设计，专为紧凑空间内的高速数据传输与电源连接需求打造，广泛适配消费电子、工业控制、车载电子等多领域应用。
一、产品核心定位
该产品定位于通用型USB Type C接口解决方案，继承了Type C系列的核心优势（正反插无方向限制），同时针对SMD直角封装优化了PCB布局空间，适合对尺寸敏感的设备设计。其聚焦USB 2.0协议的双向数据传输（最高480Mbps）与电源供电，是替代传统Micro USB、Mini USB的主流升级选项。
二、关键技术参数
参数项 具体规格 连接器类型 USB 2.0 Type C母座 触点数量 24Pin（Type C标准全触点） 封装形式 SMD（表面贴装）+ RA（直角） 额定电流（电源触点） 1.25A/触点 额定电压 30V DC 插拔寿命 10000次（行业主流标准2倍） 胶芯颜色 黑色 工作温度范围 -40℃ ~ +85℃ 认证标准 符合USB-IF认证规范
三、设计与工艺特点
1. 正反插核心优势
Type C接口的标志性设计——无方向限制插拔，彻底解决了传统USB接口“插反”问题，大幅提升用户使用体验，尤其适合便携设备（如手机、平板）的日常高频插拔场景。
2. 空间优化封装
SMD直角封装设计可实现PCB侧面贴装，相比直插式封装节省约30%的垂直空间，适配高密度电路板布局（如智能手表、小型医疗设备）。
3. 触点可靠性设计
触点采用镀金/镀锡复合工艺（具体依批次），接触电阻稳定在20mΩ以内，确保信号传输无衰减；同时触点弹性结构经过优化，可承受多次插拔后的机械疲劳，维持接触稳定性。
4. 耐候性胶芯
黑色胶芯采用耐高温工程塑料（如PA66），不仅耐温范围覆盖-40℃~+85℃，还具备抗紫外线、抗化学腐蚀性能，适合户外或工业环境使用。
四、典型应用场景
1. 消费电子领域
- 智能手机、平板、便携音箱的充电/数据接口；
- 无线耳机充电盒、智能手环的Type C接口升级。
2. 工业控制领域
- 小型PLC、传感器节点的电源与数据连接；
- 工业手持终端（如扫码枪、数据采集器）的接口设计。
3. 车载电子领域
- 车载充电器、中控屏附件的Type C接口；
- 车载记录仪、行车电脑的数据传输接口。
4. 医疗设备领域
- 小型监护仪、便携血糖仪的充电接口；
- 医疗传感器的数据传输连接（需配合医用级线材）。
五、可靠性与耐用性验证
- 插拔寿命：10000次插拔测试后，触点接触电阻变化率<10%，符合MOLEX内部可靠性标准；
- 温湿度测试：在-40℃低温下连续工作24小时、+85℃高温下连续工作48小时，性能无衰减；
- 抗振动测试：通过10G/20-2000Hz振动测试，适合移动设备或工业振动场景。
六、选型与使用注意事项
- 协议匹配：仅支持USB 2.0协议（最高480Mbps），如需USB 3.0/3.1高速传输，需选择对应升级型号；
- 电源电流限制：单电源触点额定电流1.25A，总电源电流需结合设计（通常不超过5A，符合USB PD协议基础要求）；
- 焊接工艺：SMD焊接温度需控制在260℃以内（峰值），避免过热导致胶芯变形；
- 清洁维护：定期用压缩空气清理触点灰尘，避免氧化或异物影响接触；
- 兼容性：适配所有USB Type C公头（无论正反），但需确认公头是否支持USB 2.0协议。
该产品凭借紧凑设计、高可靠性与宽温适应性，成为多领域设备接口升级的优选方案，同时MOLEX的全球供应链与技术支持，可保障批量生产的一致性与售后保障。
