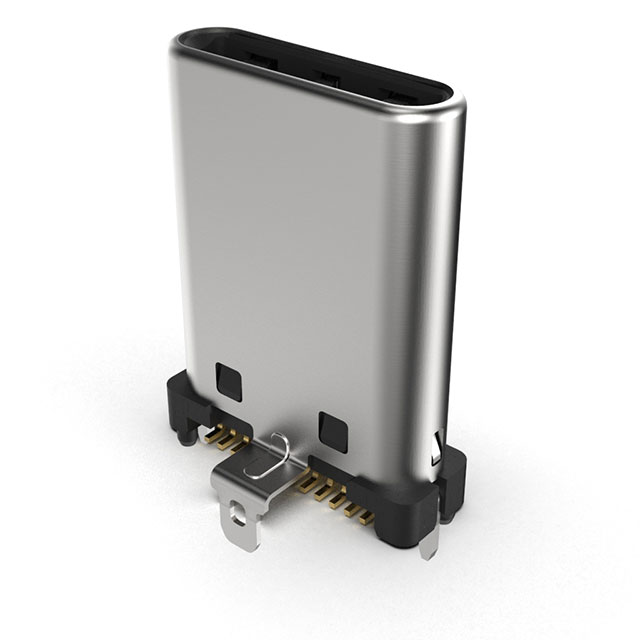

GCT USB4151-GF-C USB-C连接器产品概述

一、产品定位与核心规格

GCT USB4151-GF-C是一款USB Type-C（USB-C）插头连接器，专为兼顾高速数据传输与功率传输设计，核心适配USB 3.2 Gen 1（兼容USB 3.1 Gen 1、USB 3.0 SuperSpeed）协议。产品核心规格包括：24位标准触头（符合USB-C pin数定义）、屏蔽结构、表面安装（SMD）+通孔复合端接、垂直安装方式，覆盖消费电子、工业控制等多场景需求。

二、电气性能参数

该连接器针对高速传输与功率传输做了差异化优化：

• 电流等级：不同触头分档设计——电源触头支持0.25A、1.25A、5A、6.25A多等级（其中6.25A可满足主流快充协议如PD、QC的功率需求）；信号触头适配0.25A~1.25A电流，保障高速信号驱动稳定性；
• 额定电压：20VDC，符合USB-C功率传输的安全电压范围，避免过压风险；
• 传输速率：支持USB 3.2 Gen 1最高5Gbps传输速率，向下兼容USB 2.0（480Mbps）等低速协议，兼顾高速数据传输与 legacy 设备适配。

三、机械与安装特性

1. 安装设计：采用表面安装（SMD）+通孔复合端接——既支持自动化SMT贴装（依赖“拾放帽”特性适配贴片机），又通过通孔实现机械固定，降低虚焊、脱落风险；
2. 安装辅助特性：带“板导轨”提升安装定位精度，避免PCB焊接偏移；“拾放帽”适配自动化生产，减少人工操作误差；垂直安装方式节省PCB空间，适合小型化设备（如笔记本、便携电源）；
3. 耐用性：配接次数达10000次，满足频繁插拔场景（如扩展坞、便携硬盘盒）的使用寿命要求；
4. 屏蔽设计：内置全屏蔽结构，有效抑制电磁干扰（EMI），保障高速信号在复杂电磁环境下的传输稳定性（如工业现场、车载环境）。

四、环境适应性

工作温度范围为**-40°C ~ 85°C**，覆盖工业级与消费电子常用温度区间：

• 低温场景：可稳定工作于户外设备、北方车载环境（冬季低温）；
• 高温场景：适配充电设备、工业终端等长时间运行产生的高温环境，无需额外散热设计即可稳定工作。

五、典型应用场景

结合性能与特性，USB4151-GF-C适用于以下场景：

1. 消费电子：笔记本电脑、平板、便携存储设备（USB-C硬盘盒）、智能穿戴（快充款）；
2. 工业控制：工业终端、数据采集设备、车载电子（车载充电/数据接口）；
3. 外设扩展：USB-C扩展坞、多接口快充充电器；
4. 便携设备：移动电源（输出USB-C接口）、蓝牙音箱（快充+数据传输）。

该产品通过复合端接、屏蔽设计、宽温范围等特性，平衡了高速传输、功率传输与生产适配性，是GCT针对中高端USB-C应用推出的成熟方案。
