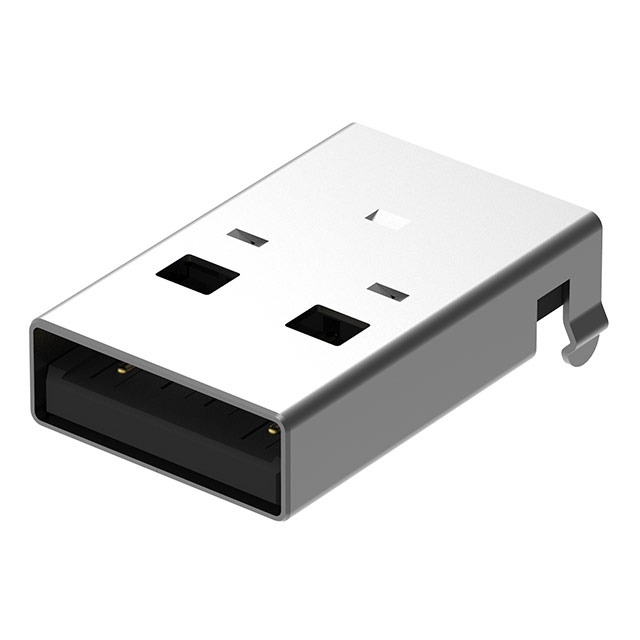

GCT USB1061-GF-L-A USB 2.0 Type-A插头连接器产品概述
一、产品定位与核心用途
GCT USB1061-GF-L-A是一款符合USB 2.0标准的Type-A公插头连接器，主要用于PCB板端的信号传输与电源供应。它针对紧凑型设备设计，兼顾机械稳定性、电气可靠性与安装灵活性，可满足工业控制、消费电子、车载等多场景的USB接口需求，是设备实现USB 2.0数据通信与充电功能的核心板端组件。
二、核心技术规格梳理
这款连接器的参数完全匹配USB 2.0标准，关键规格如下：
- 接口标准：USB 2.0（向下兼容USB 1.1协议）
- 连接器类型：USB Type-A（公插头）
- 触头与端口：4位触头（对应USB 2.0电源/数据引脚）、1个独立端口
- 电气参数：额定电流1.5A（满足USB设备充电/传输的电流需求）、额定电压30V（远高于USB 5V工作电压，安全性冗余）
- 机械参数：配接次数1500次（插拔寿命稳定）、端接方式为焊接、安装方式为板边缘切口+表面贴装（SMT）+通孔直角、水平中间安装
- 环境参数：工作温度-55°C至85°C（覆盖极端高低温场景）、屏蔽设计（抑制电磁干扰）
- 附加特性：板锁结构（增强PCB连接强度）
三、关键设计特性与优势
1. 混合端接：兼顾生产效率与机械强度
采用SMT+通孔直角的混合端接方式：
- SMT引脚适配自动化贴装生产线，降低人工成本，适合批量生产；
- 通孔直角设计增强连接器与PCB的机械连接，避免反复插拔导致的引脚松动/脱落，延长使用寿命。
2. 板边缘安装：优化空间利用
水平中间安装+板边缘切口布局，直接适配PCB板边缘预留切口，无需占用内部空间，让设备更紧凑（适合便携式移动电源、微型打印机等小型化产品）。
3. 屏蔽设计：保障信号完整性
内置屏蔽层抑制电磁干扰（EMI）与射频干扰（RFI），保证USB 2.0 480Mbps传输速率稳定，避免工业车间、汽车内部等复杂电磁环境下的丢包/传输错误。
4. 宽温适应：覆盖极端环境
-55°C至85°C的工作温度，能适应冬季户外、高温车间等场景，比普通消费级连接器的环境适应性更强。
5. 板锁特性：提升可靠性
额外板锁结构固定连接器与PCB的连接，减少插拔应力集中，避免受力过大脱离PCB，提升长期可靠性。
四、典型应用场景
结合特性，这款连接器广泛用于：
- 工业控制：PLC模块、传感器节点、工业相机的USB调试/数据接口（宽温+屏蔽适配工业环境）；
- 消费电子：移动电源、小型打印机、智能音箱的板端USB充电/通信接口（板边缘安装节省空间）；
- 车载电子：车载充电器、行车记录仪的USB Type-A端口（宽温覆盖车载高低温）；
- 医疗设备：小型监护仪、便携式诊断设备的USB数据导出接口（宽温+屏蔽满足医疗环境要求）；
- 通信设备：路由器、交换机的USB扩展接口（稳定传输+抗干扰）。
五、安装与使用注意事项
- PCB匹配：确保PCB板边缘切口宽度、SMT焊盘与通孔尺寸匹配连接器参数，避免安装后晃动；
- 焊接工艺：推荐无铅焊接（符合RoHS），回流焊温度控制在260°C左右（参考GCT datasheet），避免高温损坏；
- 屏蔽接地：屏蔽层需可靠接地，否则无法发挥EMI抑制作用；
- 插拔规范：避免过度用力插拔，防止触头变形，保证1500次配接寿命。
六、可靠性与合规性
这款连接器通过多项测试：
- 插拔寿命：1500次配接后触头接触稳定；
- 温度循环：-55°C至85°C循环100次后电气性能无衰减；
- 合规性：符合USB 2.0标准、RoHS无铅要求，部分型号满足REACH规范。
整体来看，GCT USB1061-GF-L-A是一款性能稳定、安装灵活的USB 2.0连接器，能满足多场景需求，是设备设计的可靠选择。
