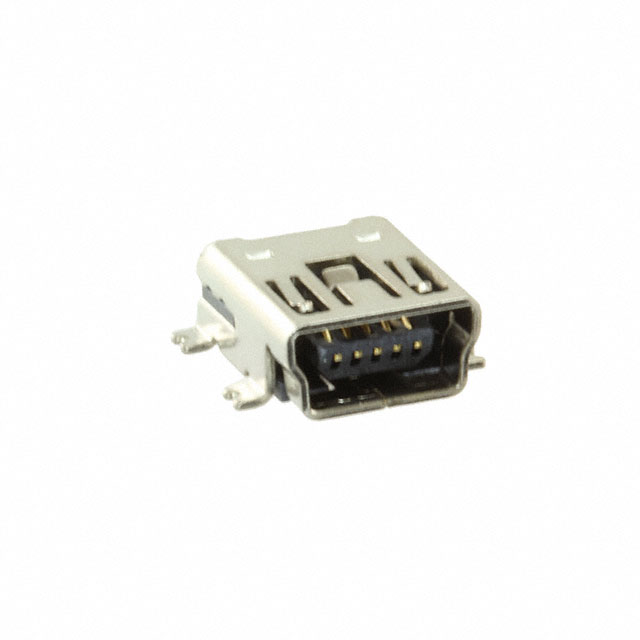

SAMTEC MUSB-05-S-B-SM-A USB 2.0 Mini B SMD直角插座产品概述
SAMTEC MUSB-05-S-B-SM-A是一款专为紧凑型电子设备设计的USB 2.0 Mini B型表面贴装（SMD）直角插座，依托SAMTEC在连接器领域的技术积累，兼顾高速传输、安装便捷性与环境适应性，适配多类对空间与可靠性有要求的应用场景。
一、产品核心定位与基础规格
该产品属于USB 2.0标准接口系列，采用Mini B型插座设计，单端口配置，5触头布局完全匹配Mini B接口的电气功能需求（包含电源、数据差分对与接地引脚）。作为表面贴装器件，其直角安装特性（水平安装方向）可有效节省PCB板空间，尤其适合内部布局紧凑的设备。产品基础规格均符合USB-IF规范，确保与各类Mini B型公头的兼容性。
二、关键设计特性与性能参数
1. 电气性能
- 支持USB 2.0高速传输速率（480Mbps），满足常规数据传输需求；
- 额定电压30V，符合USB接口的电源供电规范，可稳定传输电源与数据；
- 触头接触电阻低，确保信号完整性，减少传输损耗。
2. 机械特性
- 直角（水平）安装：适配PCB板的空间优化需求，避免垂直安装占用过多高度；
- 配接次数1500次：满足设备常规插拔使用周期，耐用性符合工业级标准；
- 无屏蔽设计：在对电磁干扰（EMI）要求不高的场景下，进一步节省成本与空间。
3. 环境适应性
- 工作温度范围-50°C至85°C：覆盖低温（如北方户外、高原环境）与高温（如车载高温、工业厂房）场景，宽温性能稳定；
- 耐振动、冲击：符合工业级设备的振动测试要求，适应动态工作环境。
三、安装与端接优势
该产品的安装设计针对自动化生产与可靠性进行了优化：
- 表面贴装（SMD）端接：适配SMT生产线，可实现高速自动化贴装，提升生产效率，降低人工成本；
- 固定焊尾设计：焊接过程中可固定连接器位置，避免移位导致的引脚焊接不良，提升批量生产良率；
- 板导轨辅助：集成板导轨结构，装配时可辅助PCB板精准定位，减少配接时的应力集中，延长连接器与PCB的使用寿命。
四、典型应用场景
MUSB-05-S-B-SM-A凭借紧凑尺寸与宽温性能，适配多类场景：
- 小型手持设备：便携式医疗监测仪、工业手持终端（PDA）、早期MP3/MP4播放器；
- 车载电子：车载导航仪、行车记录仪、车载通信模块（需宽温适配）；
- 工业控制：小型传感器节点、现场控制模块、远程监测设备；
- 通信调试接口：小型路由器、交换机、无线AP的调试/配置接口；
- 消费电子：数码相机、数码摄像机（Mini B接口常见的历史应用领域）。
五、可靠性与品牌保障
作为SAMTEC的标准产品，该连接器经过严格的质量测试：
- 插拔寿命测试：1500次配接后仍保持电气性能稳定；
- 温度循环测试：在-50°C至85°C范围内循环测试，性能无衰减；
- 振动冲击测试：符合IEC 60068-2-6/27标准，适应动态工作环境；
- SAMTEC品牌背书：全球知名连接器厂商，产品一致性与可靠性有长期验证。
总结而言，SAMTEC MUSB-05-S-B-SM-A是一款兼顾空间优化、安装便捷与宽温适应性的USB 2.0 Mini B插座，适合对成本、可靠性与尺寸有综合要求的紧凑型电子设备，是工业、车载与消费电子领域的实用选择。
