产品概述：ACT45B-510-2P-TL003 共模滤波器
1. 产品简介

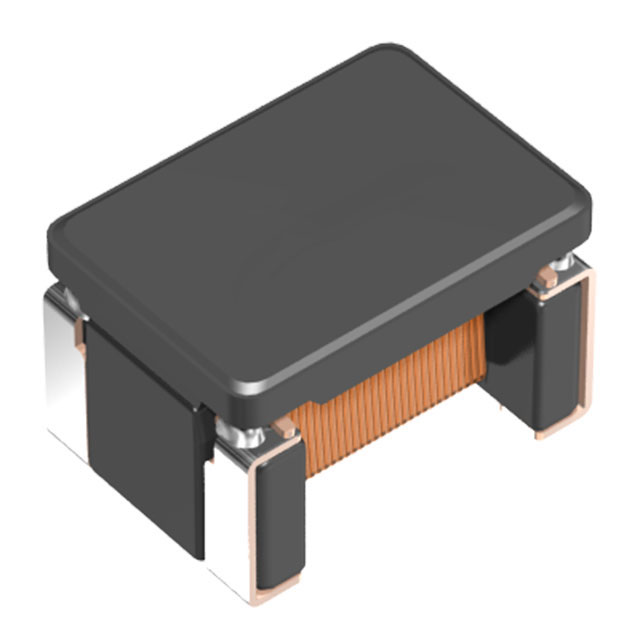

ACT45B-510-2P-TL003 是一款由 TDK 制造的高性能共模滤波器，专为电气信号线的干扰抑制而设计。这款产品以其紧凑的尺寸（4.5mm x 3.2mm）和卓越的技术指标，成为电子应用中理想的滤波解决方案。无论是在工业设备、汽车电子还是消费类电子产品中，ACT45B-510-2P-TL003 都能有效降低电磁干扰（EMI），提高设备的总体性能和可靠性。
2. 主要参数
- 线路数: 2条
- 额定电流（最大）: 200mA
- 电感 @ 频率: 51µH @ 100kHz
- 阻抗 @ 频率: 2.8kΩ @ 10MHz
- 直流额定电压（VDC）: 50V
- 直流电阻（DCR）（最大）: 1Ω
- 工作温度范围: -40℃ 至 +150℃
- 等级: AEC-Q200
- 安装类型: 表面贴装型（SMD）
- 封装/外壳: 水平式，适用于4 PC 板
3. 产品特点
- 高电感与低电阻: 该共模滤波器的电感值为51µH，这使其在100kHz频率下能够有效地抑制高频噪声。同时，其最大直流电阻仅为1Ω，保证了信号的完整性和传输效率。
- 宽工作温度范围: ACT45B-510-2P-TL003 设计为在极端工作环境下也能正常运行，温度范围从 -40℃ 至 +150℃，因此非常适用于汽车、工业和其他要求苛刻的应用。
- AEC-Q200符合性: 产品经过严格的汽车电子标准测试，符合AEC-Q200的认证，适合应用于汽车电子产品。
- 紧凑设计: 其小巧的尺寸不仅节省了PCB空间，同时也提供了更便捷的安装方式，适合高密度设计的要求。
4. 应用领域
ACT45B-510-2P-TL003 共模滤波器广泛应用于多个领域，包括但不限于：
- 汽车电子: 在现代汽车中，电子系统的复杂性增加，抗干扰要求也随之提高。该滤波器适用于汽车音响、导航系统、动力电子等。
- 工业自动化: 在工厂自动化和机器人系统中，稳定的信号传输至关重要。该滤波器能够有效减少外部电磁干扰，提高设备运行的可靠性。
- 消费电子: 诸如智能手机、平板电脑和其他便携式设备中，ACT45B-510-2P-TL003 能够帮助抑制信号干扰，从而提升用户体验。
5. 安装与使用
ACT45B-510-2P-TL003 采用表面贴装类型（SMD），提供了简单的安装方案，能够满足高效的生产线要求。安装时需注意适合的焊接温度与时间，以确保持久的电气连接与机械强度。
6. 结束语
总的来说，ACT45B-510-2P-TL003 共模滤波器是一款稳定、可靠且高效的滤波组件，适用于多种电子应用。其卓越的电气性能与良好的温度适应性，使其成为工程师在设计时的首选元器件之一，能够有效提高最终产品的性能与可靠性。
