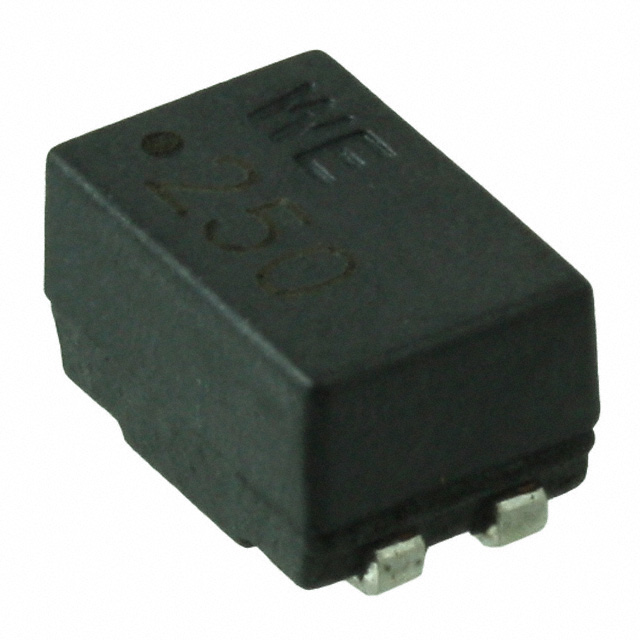

744221
图片源于供应商或网络,实物可能存在差异,请以实物为准

744221

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Würth Elektronik

品牌:

Würth Elektronik

型号:

744221

编号:

D6949341

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

CMC 2MH 600MA 2LN 9.2 KOHM SMD

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：2 mH @ 100 kHz 2 线路共模扼流圈 表面贴装型 9.2 kOhms @ 2 MHz 600mA DCR 420 毫欧


产品参数

产品属性 属性值
DC 电阻 (DCR)（最大值） 420 毫欧
不同频率时电感 2 mH @ 100 kHz
不同频率时阻抗 9.2 kOhms @ 2 MHz
制造商 Würth Elektronik
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
大小 、 尺寸 0.362" 长 x 0.236" 宽（9.20mm x 6.00mm）
安装类型 表面贴装型
封装、外壳 水平式，4 PC 板
工作温度 -40°C ~ 125°C
滤波器类型 信号线
特性 -
等级 -
系列 WE-SL2
线路数 2
认证机构 -
零件状态 在售
额定电压 - AC -
额定电压 - DC 80V
额定电流（最大） 600mA
高度（最大值） 0.209"（5.30mm）

PDF描述：COMMON MODE SMD LINE FILTER WE-SL2 共模贴片滤波器WE- SL2

产品概述

Wurth 744221 共模滤波器 产品概述

一、产品简介

Wurth（伍尔特）744221 是一款 SMD 结构的共模滤波器，水平安装、4 引脚封装，用于抑制两线制电路中的共模干扰。标称共模电感为 2 mH（测量频率 100 kHz），在 2 MHz 处的共模阻抗为 9.2 kΩ，额定直流电流 600 mA，直流电阻（DCR）约 420 mΩ，额定电压 80 V。该元件适用于对中、低频共模干扰进行有效滤除且对电路尺寸要求严格的表面贴装应用。

二、主要性能要点

  • 共模电感：2 mH @ 100 kHz（两线共模）
  • 共模阻抗：9.2 kΩ @ 2 MHz（表征高频抑制能力）
  • 额定电流：600 mA（持续导通不致过热）
  • 直流电阻（DCR）：约 420 mΩ（影响插入损耗与功耗）
  • 额定电压：80 V
  • 封装：SMD-4，水平安装，4 引脚 PCB 安装方式

三、典型应用场景

  • 开关电源输入端的共模噪声抑制
  • 工业控制模块、通信设备的 EMI/EMC 前端滤波
  • 电源线或差分对附近的共模噪声抑制（需按额定电流与工作电压选型）
  • 便携设备或空间受限电路板的表面贴装滤波解决方案

四、选型与注意事项

  • 按目标频段优先参考共模阻抗（如 2 MHz 点为 9.2 kΩ），确认滤波效果是否满足 EMC 要求；中低频（100 kHz）参考电感值。
  • DCR 影响直流压降与发热，系统功率预算中应考虑 420 mΩ 带来的功耗；高电流下温升和可靠性需评估。
  • 额定电流 600 mA 为持续安全值，如存在浪涌或短时大电流，应考虑裕量或并联/替代件。
  • 若关注磁芯饱和特性或温度系数，请联系供应商获取更详细的电流-电感特性曲线与温升数据。

五、PCB 与焊接建议

  • 根据供应商推荐的焊盘与过孔模板设计落板，保证焊点可靠性与回流焊适配。
  • 水平式 SMD-4 封装须确保焊膏量与焊接温度曲线符合回流工艺规范，避免空洞或虚焊。
  • 焊接后建议进行清洗与目检，并在最终产品中进行温度循环与震动测试以验证长期可靠性。

六、可靠性与维护

  • 存储与回流过程中避免超过元件额定温度及长时间高温暴露。
  • 长期工作时注意监测实际电流与环境温度，必要时进行热仿真评估散热与温升。
  • 在 EMC 验证阶段，配合电容、差模电感等滤波网络调试，以达到系统级合规要求。

如需更详细的电气曲线、封装图或样品试验建议，可提供对应资料以便进一步评估与设计。
