MABA-011013 产品概述
一、概述

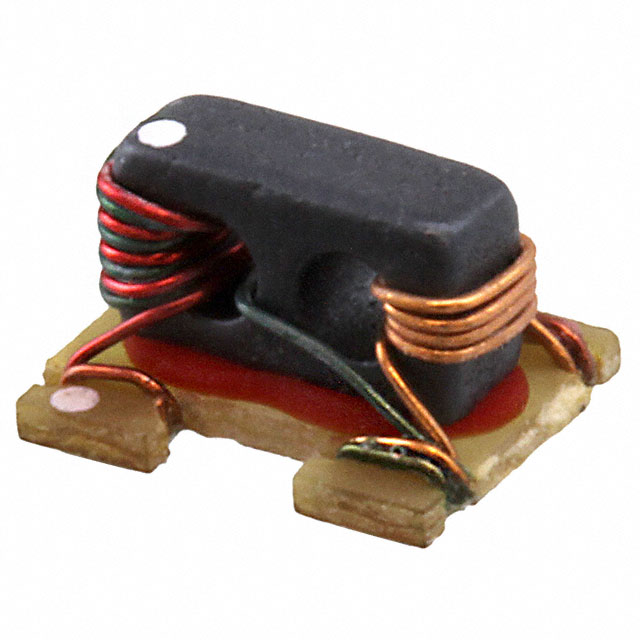

MABA-011013 是 MACOM 推出的一款宽带 RF 平衡–不平衡变压器（balun），工作频率覆盖 45 MHz 至 1.2 GHz，适用于在 50 Ω 与 75 Ω 系统之间进行阻抗变换与平衡/不平衡转换。器件采用 4-SMD 模块封装，体积小、集成度高，适合表面贴装和自动化生产，针对现代宽带射频前端和有线/无线分配网络的匹配需求进行了优化。
二、主要性能指标
- 频率范围：45 MHz ~ 1.2 GHz
- 阻抗比（不平衡/平衡）：50 Ω : 75 Ω
- 插入损耗（最大）：0.9 dB
- 幅度差（最大）：0.3 dB
- 相位差：3°
- 回波损耗（最小）：20 dB
- 工作温度范围：-40 ℃ ~ +100 ℃
- 封装形式：4-SMD 模块（表面贴装）
以上指标表明该器件在宽频带内维持低损耗、高平衡度和良好匹配，适合对相位/幅度误差敏感的应用。
三、典型应用
- 天线与有线分配网络之间的阻抗适配（50 Ω ↔ 75 Ω）
- 有线电视（CATV）、卫星接收前端与信号分配系统
- 无线基站前端、微基站和小型基站的射频链路
- 射频测试与测量设备中的参考转换接口
- 宽带接收器、调谐器与混频器的输入/输出匹配
四、封装与环境特性
4-SMD 模块设计便于回流焊工艺，适合自动化贴装；工作温度范围宽，可满足室内外及通信设备的环境要求。建议在 PCB 布局上为模块提供良好接地和对称的射频走线，以保证其平衡/不平衡转换性能与回波损耗指标。
五、推荐使用与布局注意事项
- 芯片与关键 RF 路径应尽量缩短，保持对称走线以降低幅度/相位不平衡。
- 为达到标称回波损耗，变压器两端的阻抗匹配网络（如 DC 阻断电容、阻抗变换器件）应按应用频段优化。
- 避免在变压器上施加大直流电流，如需通过直流要参照厂方说明。
- 回流焊温度曲线与机械应力按 MACOM 的推荐工艺执行，防止封装应力或焊接缺陷。
- 在高频端建议使用多点接地和地平面以抑制包裹寄生电感。
六、采购与替代信息
型号：MABA-011013，品牌：MACOM，封装：4-SMD 模块。采购时请确认完整数据手册以获取针脚定义、典型频响图、功率与绝对最大额定值。若需要兼容或替代件，可与厂商工程支持讨论满足相近频率带与平衡性能的其它型号。
总结：MABA-011013 以其宽频带覆盖、低插入损耗和优良的幅相平衡，适合在 50 Ω 与 75 Ω 系统间实现高性能的平衡/不平衡转换，是射频前端、分配网络和测试系统中常用的可靠元件。欲获得更详细电气参数曲线与封装信息，请参阅 MACOM 官方数据手册或联系供应商技术支持。
