MABA-009210-CT1760 产品概述
一、概述

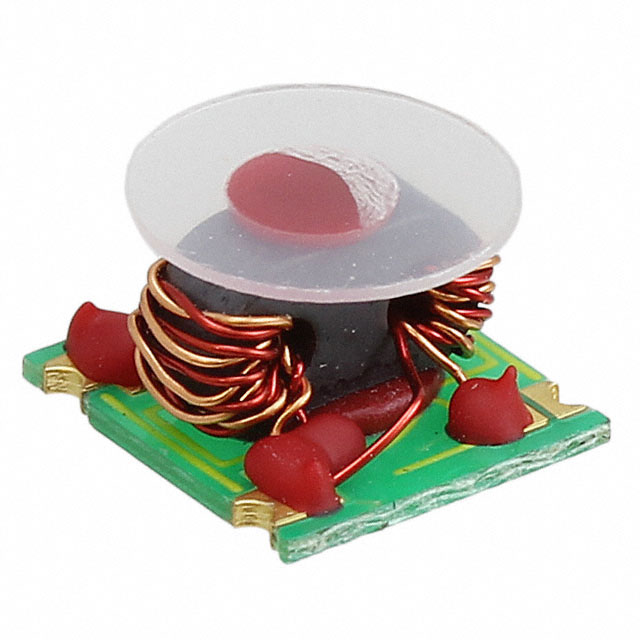

MABA-009210-CT1760 是 MACOM 提供的一款宽带 RF 平衡—不平衡变压器（Balun），频率覆盖 50 MHz 至 1.2 GHz，阻抗比为 1:1。器件采用四端面贴无引线（4-SMD, no-lead）封装，适合要求体积小、带宽宽且一致性好的射频前端与差分电路应用。
二、主要电气参数
- 频率范围：50 MHz ~ 1.2 GHz
- 阻抗比（不平衡/平衡）：1 : 1
- 插入损耗（最大）：0.93 dB
- 幅度差（最大）：0.6 dB
- 回波损耗（最小）：18 dB
- 工作温度：-40 ℃ ~ +85 ℃
以上参数说明该器件在宽频带内保持较低的损耗和良好的幅度、回波特性，利于保持信号完整性与端接匹配。
三、结构与封装
MABA-009210-CT1760 采用 4-SMD 无引线封装，适合高密度 PCB 布局与自动化贴装流程。无引线设计有助于降低寄生电感与寄生电容，从而在高频段保持较好一致性和可重复性。具体引脚配置与封装尺寸请参见官方封装图与 PCB 布局推荐。
四、典型应用场景
- 射频接收/发射前端的单端/差分转换与匹配
- 宽带放大器输入/输出平衡化与去耦
- 无线基础设施与宽带接入设备
- 射频测试和测量仪器中的差分信号接口
- 广播、监控以及其他 50 MHz ~ 1.2 GHz 带宽内的通信系统
五、PCB 设计与布局建议
- 保持变压器到器件的信号走线尽量短且等长，避免不对称走线造成幅度/相位失衡。
- 在地平面上使用足够的回流路径并在封装周围布置地孔（via）以降低地回路电感。
- 避免在信号路径上不必要的过孔，必要时使用阻抗控制走线并保证差分对长度一致。
- 参考厂商提供的推荐封装图和焊盘尺寸，以保证良好贴装和焊接可靠性。
- 若有直流通路或屏蔽需求，请查阅器件数据手册确认内部连接方式并按要求处理。
六、工作环境与可靠性
MABA-009210-CT1760 可在 -40 ℃ 至 +85 ℃ 环境下稳定工作，适用于工业级温度范围的设备。为确保长期可靠性，设计时应考虑工作温度、焊接工艺热应力及机械应力，并参照厂商的可靠性测试与应用注意事项。
七、优点与注意事项
优点：宽带覆盖、低插入损耗、幅度平衡好、回波损耗优秀以及小型化 SMD 封装，适合紧凑型高性能射频系统。
注意事项：请在设计前仔细阅读厂商完整规格书，确认引脚定义、功率处理能力、是否支持直流通道（若需直流通路或偏置电流）以及具体的回流焊工艺指标。若对小信号相位平衡、温漂或更高频段性能有严格要求，建议参考完整 S 参数文件并做实际板级验证。
八、结论
MABA-009210-CT1760 是一款面向宽带射频系统的高性能 1:1 平衡/不平衡变压器，适用于多种差分与单端转换场景。凭借低损耗、良好幅度与回波特性以及紧凑 SMD 无引线封装，能为无线接入、射频前端与测量设备提供稳定的差分匹配解决方案。设计与应用时，请结合厂商数据手册与 S 参数进行板级仿真与验证。
