RDC1022A05 产品概述
一、产品简介

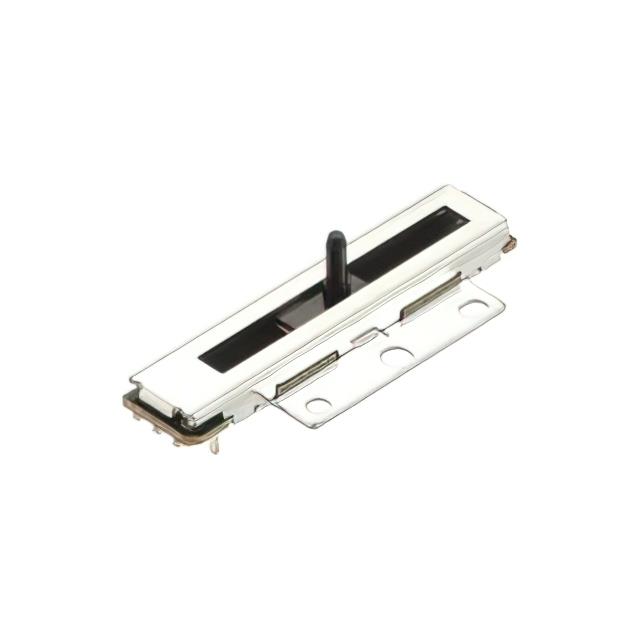

RDC1022A05 为 ALPS（阿尔卑斯）品牌的插件式可调电阻/电位器，标称阻值 10kΩ，阻值公差 ±30%，额定电压 5V。该器件以简单耐用、便于电路板插件安装和用户调节为特点，常用于低压信号电路中的电位分配、粗调与用户操作旋钮替代场合。
二、主要参数
- 阻值：10 kΩ（标称）
- 精度：±30%（公差较宽，适合非精密场合）
- 额定电压：5 V（在此电压下使用电压应不超过标称值）
- 封装：插件（适配常见 PCB 针脚孔）
- 品牌：ALPS（阿尔卑斯）
备注：产品未给出额定功耗与滑动寿命等细节，设计和选型时建议参照厂家 Datasheet 确认。
三、性能与典型应用
由于公差较大（±30%），该型号适合对精度要求不高的应用，如：
- 用户面板电位调节（音量、亮度、对比度等）
- 原型设计与教学电路，便于更换与试验
- 简单的电压分压、偏置调整
额定电压 5V 时，两端加满压的最大瞬时功率约为 P = V²/R = 25/10000 = 0.0025 W（≈2.5 mW），远小于一般固体电阻额定功率，实际允许的功率应参照厂方额定功耗。
四、设计与选型建议
- 若对阻值精度或温漂有严格要求，应选用公差更小（如 ±10%、±5%）或使用多圈精密电位器/可调电阻。
- 注意额定电压与实际工作电压，避免长期超出额定值；同时核对制造商的额定功率与滑动功耗。
- 插件封装便于手工焊接，但在振动环境下应确认机械固定与锁紧方式以防松动。
五、焊接、安装与维护
- 焊接时避免过热引脚邻近塑料件，推荐用适度温度与较短焊接时间。
- 使用前后可用适量接触清洁剂清除氧化，避免使用强腐蚀性溶剂。
- 机械寿命（滑动圈次数）和电气寿命需以厂方数据为准，频繁调整环境下宜选高寿命型号。
六、替代与扩展建议
- 需要更高精度或更高功率时，可考虑多圈精密电位器或功率型可调电阻。
- 若要求防尘、防水或更稳定性能，可选密封型或金属膜滑动类产品。
- 采购时以完整型号（含后缀）对照 ALPS 官方资料，确保引脚排列、尺寸与面板孔位匹配。
总结：RDC1022A05 为一款适用于低压、非精密场合的插件式 10kΩ 可调电阻，结构简单、便于装配，适合面板控制与原型开发。选型与长期可靠性评估应结合厂方 Datasheet 与具体应用工况。
