SKY12146-321LF 射频衰减器产品概述
一、产品定位与核心应用
SKY12146-321LF是Skyworks推出的固定值射频衰减器，专为3GHz~3.8GHz频段的无线通信系统设计，聚焦5G Sub-6GHz宏基站、小基站等射频前端的信号功率调节需求。该器件通过精准的20dB衰减值，实现链路功率匹配、杂散抑制及接收端过载保护，是5G网络部署中射频链路优化的关键器件之一。
二、关键性能参数
该器件核心参数针对5G Sub-6GHz场景优化，具体如下：
- 频率范围：3GHz~3.8GHz（覆盖国内5G主流商用频段3.3-3.8GHz，无需额外调谐即可适配宏站、小基站部署）；
- 衰减特性：固定20dB衰减值，全频段精度±0.5dB（衰减一致性优异，减少链路功率波动）；
- 阻抗匹配：50Ω射频阻抗，全频段VSWR≤1.2:1（反射损耗小，保障信号传输效率）；
- 功率能力：连续波功率（CW）1W（裸露焊盘散热设计支撑射频链路典型功率等级）；
- 温度稳定性：工作温度-40℃~+85℃（满足户外基站、工业级设备的宽温环境需求）；
- 插入损耗：额外插入损耗≤0.3dB（最小化信号能量损耗，提升链路信噪比）。
三、封装与可靠性设计

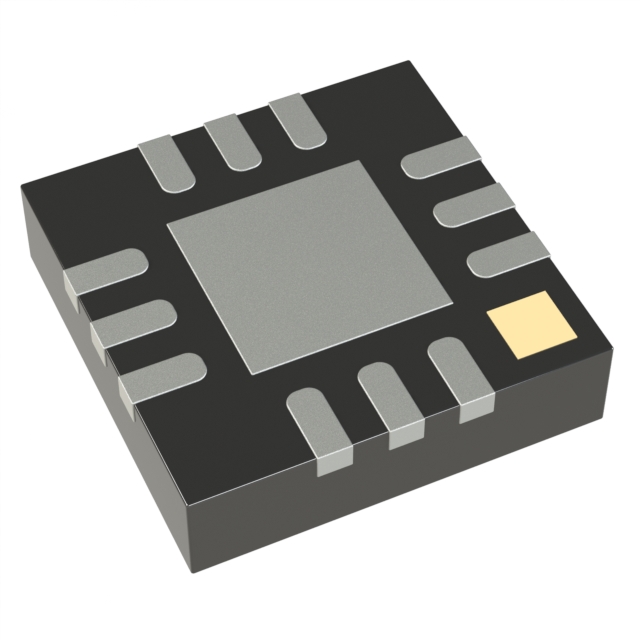

采用12-WFQFN（无引脚扁平封装）带裸露焊盘设计，核心特点：
- 尺寸紧凑：封装规格3mm×3mm×0.8mm，适配5G小基站、CPE等小型化设备的高密度PCB布局；
- 散热优化：裸露焊盘直接连接PCB地平面，热阻≤10℃/W，有效解决射频器件功率散热痛点；
- 环保可靠：符合RoHS 6/6标准（无铅无卤），通过通信设备级可靠性测试（MTBF满足长期部署要求）。
四、核心设计优势
- 频段精准适配：3-3.8GHz覆盖5G Sub-6GHz核心频段，无需额外调谐，直接匹配射频链路；
- 高线性度抑制杂散：三阶交调截点（IP3）典型值≥+35dBm，有效抑制非线性失真及杂散信号；
- 小尺寸高密度：3mm×3mm封装可减少PCB占用空间，适配小型化设备；
- 长期稳定可靠：裸露焊盘散热支撑1W连续功率稳定工作，宽温范围适配户外场景；
- 批量一致性优异：衰减精度±0.5dB，减少系统调试复杂度，适合规模化生产。
五、典型应用场景
- 5G宏基站射频前端：发射链路功率衰减（匹配功放与天线功率等级）、接收链路过载保护；
- 5G小基站（pico/femto）：室内/室外小型化部署中，调节射频链路功率与杂散抑制；
- 分布式天线系统（DAS）：调节不同覆盖区域信号功率，保障均匀覆盖；
- 射频测试设备：信号源、频谱分析仪的功率校准与衰减调节；
- 无线通信模块（CPE/路由器）：优化5G接收端功率范围，避免过载。
六、选型参考
SKY12146-321LF属于Skyworks SKY12146系列固定衰减器，同系列可根据衰减值灵活选型：
- SKY12146-311LF：10dB衰减值；
- SKY12146-331LF：30dB衰减值；
- SKY12146-341LF：40dB衰减值；
同系列器件频段、封装、功率参数一致，仅衰减值不同，可匹配不同系统链路预算需求。
该器件凭借精准的频段适配、优异的线性度及可靠的散热设计，成为5G Sub-6GHz射频链路优化的优选器件之一。
