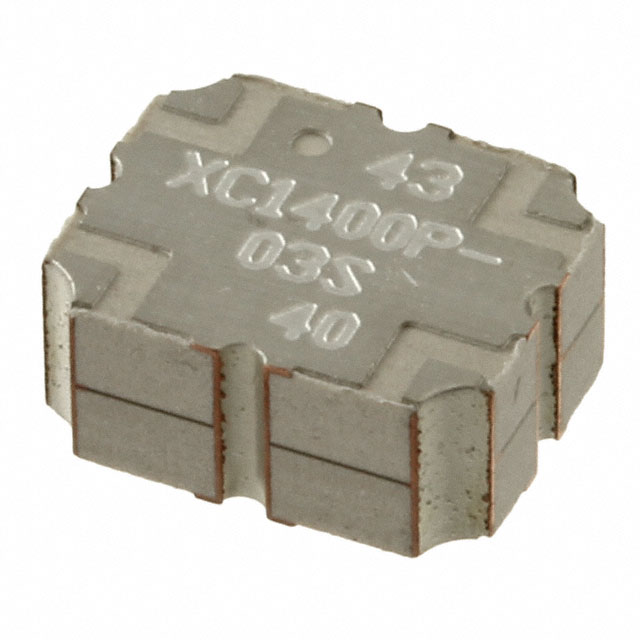

XC1400P-03S 产品概述

XC1400P-03S 是 Anaren（安伦）系列的一款通用 RF 定向耦合器，针对 1.2 GHz ～ 1.6 GHz 频段优化设计，采用无引线 SMD 封装，适合要求体积小、功率承载能力高、安装便利的射频前端与测试监测场合。

一、主要特性

• 频率范围：1.2 GHz ～ 1.6 GHz
• 耦合系数：3 dB（等功率分配）
• 插入损耗：0.32 dB（近似典型值）
• 额定功率：40 W（使用时请根据散热与工作模式评估连续/峰值承载能力）
• 接口数量：4 端口，SMD 无引线封装，适合自动贴装工艺
• 工作温度：-55 ℃ ～ +85 ℃
• 品牌：Anaren（安伦）

二、功能与应用场景

XC1400P-03S 为方向耦合器，用于从主传输线上抽取固定比例的射频能量以便测量、监控或作为功率分配元件。典型应用包括：

• 发射链路或接收链路的功率监测与反射测量（前向/反向采样）
• 无线基站、Repeater、天线馈线及收发器内部的功率分配与合路
• 卫星/航空、L 波段应用（近 GPS/GLONASS 频段）以及其他 1.2–1.6 GHz 的专用通信系统
• 测试测量设备与实验台系统中的能量采样与参考通道

三、电气与热性能要点

• 低插入损耗（0.32 dB）有利于降低系统总损耗与提高链路效率。
• 3 dB 耦合保证近乎等功率分配，便于构建平衡分配/合成网络或作为功率分配器件使用。
• 40 W 的功率等级表明该器件适用于中高功率应用，但实际连续功率能力受 PCB 散热、环境温度和回波损耗影响，应在系统设计中预留热管理措施。

四、封装与可靠性

• SMD 无引线封装便于表面贴装工艺与高密度布局，适合自动化生产。
• 工作温度范围宽（-55 ℃ 至 +85 ℃），满足多数工业、通信及航天电子环境的可靠性要求。
• 建议遵循制造商推荐的回流焊曲线与防潮/ESD 管理规范以保证器件可靠性。

五、PCB 布局与使用建议

• 为保证性能，耦合器周围应有连续良好的 RF 地平面，减少信号泄漏与不必要的寄生耦合。
• 在高功率工作条件下，应在耦合器附近设计足够的铜厚或散热通孔以利散热。
• 输入/输出端口应与 50 Ω 传输线可靠匹配，避免大幅反射导致性能退化或器件受损。
• 安装前参考厂方数据手册，按照推荐焊盘布局和回流参数进行 PCB 设计与工艺设定。

六、选型与支持

XC1400P-03S 适合需要在 1.2–1.6 GHz 频段实现低损耗、等分功率耦合的行业客户。订购与详细特性（如幅相平衡、隔离度、VSWR 曲线和封装尺寸图）请参考 Anaren 官方数据手册或联系供应商技术支持，以获得完整的参数、测试曲线和推荐的 PCB 封装图。
