X3C26P1-03S 产品概述
一、产品简介

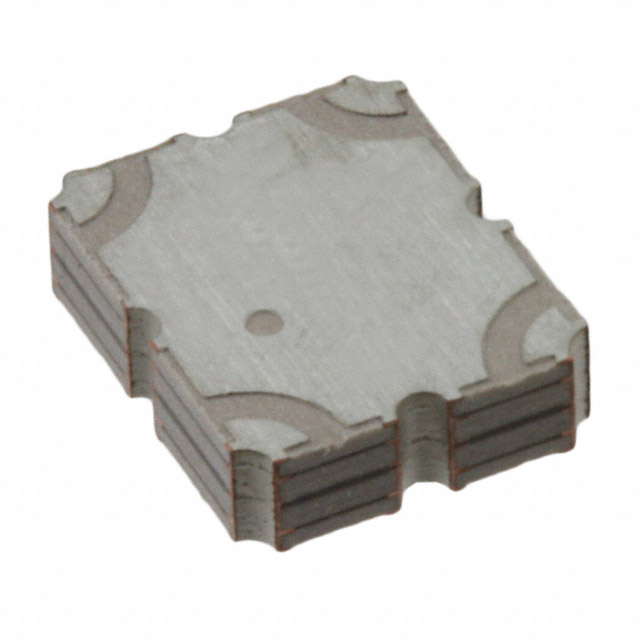

X3C26P1-03S 是 Anaren（安伦）提供的一款面向 LTE 与 WiMAX 频段的射频定向耦合器。工作频率覆盖 2.3 GHz 至 2.9 GHz，耦合系数为 3 dB（等比分配），适用于要求高隔离、低损耗的射频监测与功率分配场合。器件为表面贴装（SMD）封装，结构紧凑，便于批量生产与自动贴装。
二、主要特性
- 频率范围：2.3 GHz ~ 2.9 GHz，覆盖 LTE/WiMAX 典型频段。
- 耦合系数：3 dB，适用于定向等功率分配与测试分流。
- 插入损耗：0.2 dB（典型），保证信号链路低损耗传输。
- 回波损耗：20.1 dB（典型），输入端匹配良好，反射小。
- 功率处理能力：80 W（额定/典型条件下），适合功率放大器输出监测或高功率传输路径。
- 工作温度：-55 ℃ ~ +95 ℃，适应广泛环境条件。
- 封装：SMD 2520（6450-公制），便于自动贴装与回流焊工艺。
三、技术规格（要点）
- 参考阻抗：50 Ω。
- 耦合精度与相位一致性良好，满足射频测量与功分应用需求。
- 频率内稳定的隔离与通带响应，适合连续波与窄带信号处理。
四、典型应用
- 基站与基站放大器（功率监测、前向/反向检测）
- 无线基站测试夹具与射频测试设备
- 无线接入设备（WiMAX、LTE）中的功率分配与取样
- 重复器、放大器及发射链路的方向性测量与保护电路
五、封装与机械信息
器件为 SMD 2520（6450-公制）封装，尺寸小、重量轻，适合批量 SMT 贴装。机械与焊盘布局建议遵循厂方推荐的 PCB 焊盘尺寸与过孔设计，以确保良好焊接与散热性能。
六、安装与使用注意事项
- 建议在 50 Ω 传输线系统中使用，以保证最佳匹配与最低反射。
- 高功率应用时，应关注局部温升与散热路径，合理布局散热铜箔或散热层。
- 焊接采用标准无铅回流工艺，遵循温度曲线以避免器件过热。
- 若应用于测量场合，应在系统带内校准耦合系数与相位误差以保证精度。
七、可靠性与环境适配
X3C26P1-03S 设计用于宽温区间（-55 ℃ ~ +95 ℃），适合工业级与通信设备长期工作环境。对振动、冲击与热循环有良好耐受性，满足通信设备在野外或工业环境下的可靠性要求。
总结：X3C26P1-03S 以其宽带覆盖、低插入损耗、高回波损耗和较高功率处理能力，适用于 LTE/WiMAX 等无线通信系统中的功率监测、信号取样和功分用途，是需要高性能、可批量生产射频定向耦合器场合的理想选择。若需完整的引脚定义、详细尺寸图和环境应力测试数据，建议参照 Anaren 官方数据手册。
