X3C21P1-05S 产品概述

一、产品概述

X3C21P1-05S 是 Anaren（安伦）推出的一款面向 2.0 GHz 至 2.3 GHz 频段的表面贴装（SMD）定向耦合器（RF DIR COUPLER）。该器件为射频系统提供精确的信号抽取与监测功能，具有极低的插入损耗与良好的回波性能，适配现代无线通讯与测试应用的严格要求。

二、主要技术参数

• 工作频率：2.0 GHz ~ 2.3 GHz
• 耦合系数：5 dB
• 插入损耗：0.15 dB（典型）
• 回波损耗：≥20 dB
• 工作温度范围：-55 ℃ ~ +95 ℃
• 封装形式：SMD（适合自动贴装与回流焊工艺）
• 品牌：Anaren（安伦）

三、关键特性

• 极低插入损耗（0.15 dB），可最大限度减少对主信号链的影响，适合对能量效率与信号完整性要求高的系统。
• 良好回波损耗（≥20 dB），确保输入端的驻波较小，从而降低反射引起的性能退化。
• 稳定的耦合值（5 dB），便于在功率监测、前端抽样及有源回路中实现可预测的分配比例。
• 宽温度工作区间，适用工业级及恶劣环境应用。

四、结构与封装说明

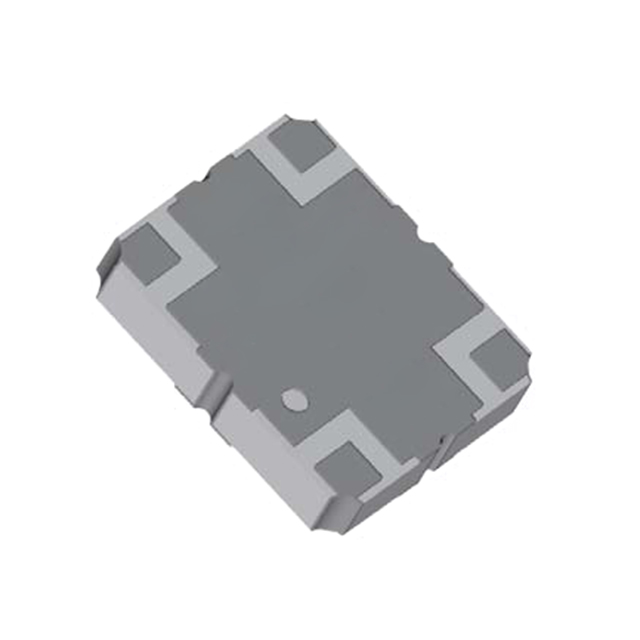

X3C21P1-05S 采用标准耦合器四端口结构（输入、透射、耦合、隔离），为表面贴装封装，体积小、重量轻，兼容自动化贴片与回流焊流程，有利于大规模生产与高密度电路布局。

五、典型应用场景

• 蜂窝基站、微基站与射频前端单元（REU）中的功率监测与抽样。
• 无线通信终端、射频芯片配套解决方案中的方向性耦合与隔离测量。
• 射频测试与测量设备中用于输出功率校准、功率探测器前置分流。
• 天线监测、发射链路保护与回波检测应用。

六、安装与使用建议

• 器件用于典型 50 Ω 阻抗系统，可与常用同阻抗传输线直接匹配。
• 推荐遵循制造商推荐的焊盘布局与回流温度曲线，以确保机械与电性能的稳定。
• 系统集成时应留意耦合器的方向性（输入与耦合端口标识），避免接反导致测量偏差。
• 如用于高功率场合，须评估功率耗散与周边热设计，确保器件在额定温度范围内工作。

七、可靠性与环境适配

X3C21P1-05S 设计满足广泛温度与工业环境要求，-55 ℃ 至 +95 ℃ 的工作范围适合室外基站、工业通信设备等场景。建议在高湿、腐蚀性气氛或极端机械冲击场合进行额外封装或防护设计。

八、注意事项

• 在选择器件前，请确认系统所需耦合方向与端口定义与 X3C21P1-05S 对应一致。
• 对于需要更高隔离度或特殊功率等级的设计，应咨询供应商技术资料或选用相应产品系列。
• 推荐在正式量产前进行板级测试与温度循环验证，确保在目标应用工况下性能满足需求。

如需完整的器件规格书（Datasheet）、封装图或推荐焊盘布局，可联系供应商或访问 Anaren 官方资料获取详尽技术文档。
