RFANT3216120A5T 蓝牙/WLAN芯片级RF天线产品概述

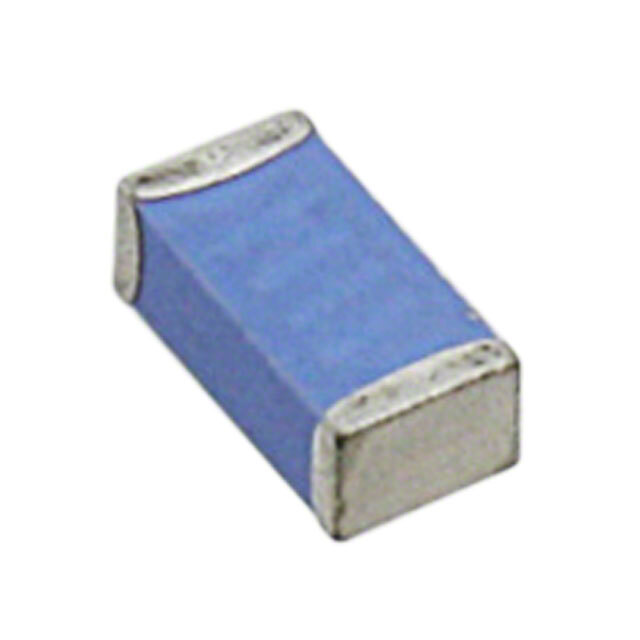

RFANT3216120A5T是华新科（Walsin）推出的超小型表面贴装型芯片级RF天线，专门针对2.4GHz频段的蓝牙（Bluetooth）和无线局域网（WLAN）应用优化，具备小尺寸集成、宽频覆盖、低损耗等核心特点，可广泛适配消费电子、物联网（IoT）等对空间敏感的设备需求。
一、产品定位与典型应用场景
该天线聚焦短距离无线通信领域，核心覆盖2.4GHz~2.5GHz全频段（含蓝牙4.0/5.0、WLAN 802.11b/g/n等主流协议信道），适用于小型化、集成化的射频设计，典型应用包括：
- 可穿戴设备：智能手环、蓝牙耳机、智能手表的内置射频模块；
- 智能家居：智能门锁、温湿度传感器、无线开关的通信单元；
- IoT终端：低功耗蓝牙（BLE）节点、无线数据采集器；
- 便携电子：小型蓝牙音箱、无线耳机适配器的天线集成。
二、核心电性能参数解析
RFANT3216120A5T的电性能针对2.4GHz频段做了精准优化，关键指标及意义如下：
- 中心频率与带宽：中心频率2.4GHz，-3dB带宽100MHz（覆盖2.4GHz~2.5GHz），可完整覆盖蓝牙/WLAN的2.4GHz全信道，避免多信道切换时的性能波动；
- 增益：2dBi（典型值），在芯片级天线中属于较高水平，可提升短距离通信覆盖范围（室内10~20米稳定传输）；
- 驻波比（VSWR）：≤2（典型值），低驻波比意味着射频信号反射损耗小，减少前端电路功率损耗，提升信号传输效率；
- 频段兼容性：与蓝牙、WLAN 2.4GHz协议完全兼容，无需额外频带扩展，适配主流无线模块。
三、机械结构与封装特性
该天线采用超小型表面贴装封装，机械尺寸为：长3.2mm×宽1.6mm×高1.2mm，直径（φD）1.55mm（适配小型PCB焊盘），具备以下结构优势：
- 小尺寸集成：可直接焊接在PCB表面，无需外置支架，节省设备内部空间（尤其适合耳机、手环等紧凑产品）；
- SMT工艺兼容：支持回流焊、波峰焊等标准表面贴装工艺，与常规电子元器件生产流程一致，降低制造难度；
- 封装可靠性：采用耐高温、抗机械应力的封装材料，可承受SMT过程中的高温冲击（峰值260℃以内）。
四、环境适应性与可靠性
RFANT3216120A5T满足工业级+消费级双重环境需求：
- 宽温工作：-40℃~+85℃，覆盖低温（户外、冬季）、高温（夏季室内、工业设备）场景，稳定工作无性能衰减；
- 抗干扰优化：针对2.4GHz频段常见干扰（同频WiFi、蓝牙）做了设计，降低多设备并发时的信号干扰；
- 长期可靠性：经过华新科温度循环、湿度测试、振动测试等可靠性验证，保证产品生命周期内稳定工作。
五、应用设计注意事项
为充分发挥天线性能，设计时需注意以下要点：
- PCB净空要求：天线周围预留≥5mm无金属区域（无走线、元件），避免遮挡导致辐射效率下降；
- 焊接工艺控制：回流焊峰值温度≤260℃，焊接时间≤30秒，避免高温损坏内部结构；
- 匹配微调：若驻波比略高，可在输入端串联/并联110pF电容或110nH电感，优化匹配；
- 安装位置：优先装在设备边缘或非金属外壳处，远离电池、主板等金属部件。
综上，RFANT3216120A5T是一款专为小型化蓝牙/WLAN设备设计的高性价比芯片级天线，具备小尺寸、宽频覆盖、宽温可靠等优势，可满足消费电子、IoT等领域的短距离无线通信需求。
