120220-0311 产品概述
一、产品简介

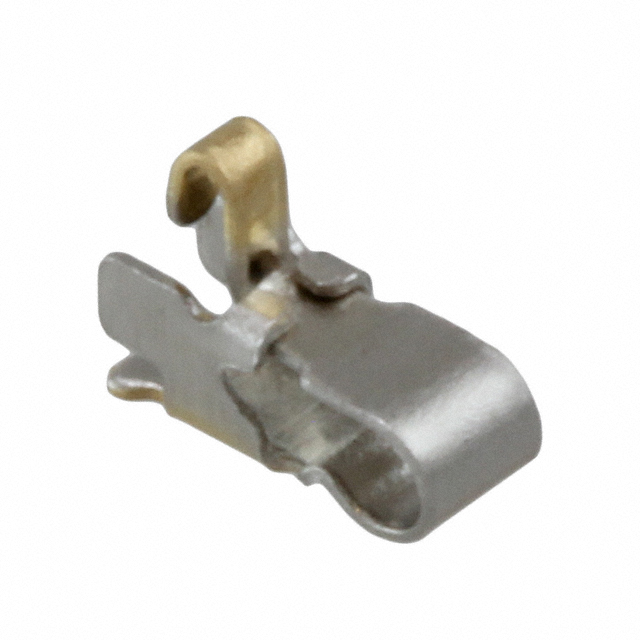

120220-0311 是 ITT Cannon 出品的 MICRO UNIVERSAL CONTACT Z 1.8MM 微型通用接触指（防护接触指，预紧型），为高密度连接系统和精密互连应用提供稳定、可重复的电气接触解决方案。该件处于有源状态，以卷带（TR）包装，适合自动化贴装与高速生产线。
二、主要参数
- 制造商：ITT Cannon, LLC
- 型号描述：MICRO UNIVERSAL CONTACT Z 1.8MM
- 包装：卷带（TR）
- 状态：有源
- 类型：防护接触指 / 预紧接触簧片
- 尺寸：宽度 0.038"（0.96 mm）；长度 0.098"（2.50 mm）；高度 0.071"（1.80 mm）
- 基体材料：钛铜（titanium copper）
- 镀层：镍（厚度 118.11 µin / 3.00 µm）
- 连接方式：焊接（soldering）
三、结构与材料优势
此接触指采用钛铜基材，兼顾良好的弹性和机械强度，适合反复插拔与长期受载的场景。表面镀镍（约3 µm）提高抗腐蚀性与耐磨性，便于在无金镀层方案中保持稳定表面特性。预紧（preloaded）设计保证接触力和接触擦拭动作，有利于降低接触电阻的波动并提升抗氧化能力。
四、性能与典型应用
- 小尺寸设计适配1.8 mm 间距或微型连接模块，利于高密度排布。
- 预紧接触指提供可靠的接触力和接触擦拭，有助于长期稳定的信号/低功率传输。
- 常见应用场景：微型插座、板对板或线对板连接、测试治具（探针座）、通信设备、工业控制、医疗电子以及对可靠性要求较高的嵌入式系统。
五、安装与焊接建议
- 该件采用焊接连接方式，适用于波峰或手工/选择性焊接。建议按 ITT Cannon 的焊接和回流温度曲线进行工艺验证，避免过高温度或过长加热时间对材料性能的影响。
- 卷带供料便于自动化贴装，建议在贴装与焊接前保持接触面清洁，防止焊剂残留影响接触质量。
- 装配时注意接触指的弹性方向与目标插针方向一致，以保证预紧力发挥；避免弯折或过度变形导致永久形变。
- 推荐采取静电防护措施（ESD），并在清洁或检修过程中避免使用腐蚀性溶剂直接处理接触表面。
六、包装与采购信息
120220-0311 以卷带（TR）形式供应，便于贴片机或自动装配线直接上料。为保证批次一致性与质量稳定，采购时建议与 ITT 或授权分销商确认最小起订量、交期与批次测试报告。
七、维护与更换建议
- 定期检查接触面是否有磨损、镀层剥离或污染，必要时更换以确保电气可靠性。
- 在多插拔或高振动环境中，应监控接触电阻变化并根据使用频率制定更换周期。
- 更换件时尽量使用同型号或厂方推荐的等效产品，避免不同材质或镀层的混用导致接触不良。
总结：120220-0311 以其微型化尺寸、预紧结构和耐用的钛铜+镀镍表面处理，为高密度、对可靠性要求高的连接应用提供了简洁且可自动化装配的解决方案。购买与工艺整合建议参考 ITT Cannon 的相关工艺规范与应用说明。
