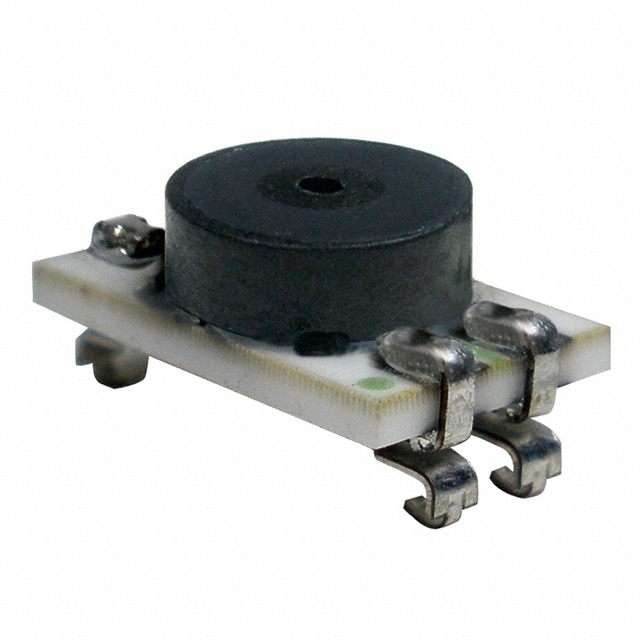

Honeywell NBPMPNN030PAUNV 产品概述
NBPMPNN030PAUNV 属于 Honeywell Sensing and Productivity Solutions 的 NBP 系列绝对压力传感器，面向板载安装的高精度微型压力测量场合。该器件以惠斯通电桥输出、紧凑封装和优秀的温度及线性性能为特点，适合要求高精度、低漂移和工业级环境适应性的应用。
一、主要性能概览
- 制造商：Honeywell Sensing and Productivity Solutions
- 系列：NBP
- 零件状态：有源（Active）
- 压力类型：绝对压力（Absolute）
- 标称工作压力：30 PSI（≈206.84 kPa）
- 最高允许压力（过压）：60 PSI（≈413.69 kPa）
- 输出类型：惠斯通电桥（Wheatstone bridge）差分输出
- 输出量程（典型，Excite=5V）：0 mV ～ 105 mV（对应灵敏度 ≈21 mV/V）
- 供电/激励电压：1.8 V ～ 12 V（桥供电电压范围）
- 精度：±0.25%（总体精度指标，详见厂家数据手册）
- 工作温度范围：-40°C ～ 125°C
- 封装/端接：4-SMD，J 引线，顶端压力端口
- 安装方式：板式安装（SMT）
- 包装：散装（Bulk）
二、关键特点与优势
- 高精度：±0.25% 的精度等级在同类微型绝对压力传感器中属于优异水平，适合精密流量控制、气体计量与工业测量等对精度有较高要求的场景。
- 宽供电范围：1.8 V 至 12 V 的激励电压兼容多种系统供应方案，有利于与不同模数转换器或放大器电源匹配。
- 惠斯通电桥输出：提供差分低电平输出，便于使用仪表放大器（INA）、差分放大器或微控制器的差分ADC输入直接测量，实现较好的共模抑制与抗干扰能力。
- 紧凑的 SMT 封装与顶端端口：适合 PCB 平面化设计与批量生产，顶端端口便于实现对外部压力介质的直接接入（需参考密封与过滤设计）。
- 宽温度能力与工业耐受度：-40°C 至 125°C 的工作温度覆盖多数工业和环境应用场景。
三、典型应用场景
- 工业过程控制与压力监测（低压气体或密封腔体）
- 医疗设备（呼吸机、输液/压力监控）— 在符合医疗认证与清洁要求的前提下使用
- 暖通空调（HVAC）系统压力检测与滤清器差压监测
- 汽车与电池监测领域（要求耐振动、抗过压设计时需评估）
- 便携或嵌入式测量设备，要求板载小型化布置
四、设计与接口建议
- 放大与采样：器件输出为低电平差分信号（例如在5 V 激励时满刻度约105 mV），通常需要仪表放大器放大到 ADC 输入范围。举例：若 ADC 参考为3.3 V，可选放大倍数约 31.4（3.3/0.105）以利用满刻度，但应考虑留白与偏移校准。
- Ratiometric 设计：使用器件供电（激励）作为 ADC 参考或同步测量可减少激励电压漂移对测量的影响。
- 滤波与保护：建议在传感器入口处加入机械过滤与节流/消振结构，避免脏污、颗粒或冲击直接作用于传感腔体；电路侧可加入低通滤波与输入保护以抑制瞬态与干扰。
- 校准与温度补偿：即便器件精度高，出厂差异与系统级误差仍需通过一次性校准或软件温度补偿进行进一步提升。
五、装配与使用注意事项
- 焊接工艺：采用 SMT 装配时，请严格按照 Honeywell 推荐的回流焊温度曲线与工艺参数进行，避免长时间高温或温度过冲导致器件性能退化。
- 机械应力：避免在 PCB 上对传感器封装施加过大的弯曲或压迫力（例如顶端有外构件直接压迫），以免造成零点漂移或损坏。
- 清洁与保护：若需浸润或清洗 PCB，请参考厂家关于清洗溶剂与工艺的指导；必要时采用局部覆盖或阻焊保护。
- 过压防护：最大允许压力为 60 PSI，长期或反复超过工作压力可能导致损伤，设计时应考虑机械限位或安全阀。
- ESD 与静电防护：保持静电防护规范，避免静电放电直接作用于传感器元件。
六、采购与封装信息
- 供应商：Honeywell（霍尼韦尔）
- 零件编号：NBPMPNN030PAUNV
- 包装形式：散装（Bulk）
- 建议在订购与批量生产前索取并参照 Honeywell 官方数据手册和工程样片，验证尺寸、引脚定义、回流曲线与性能曲线以满足具体应用需求。
总结：NBPMPNN030PAUNV 提供高精度、低漂移的绝对压力测量解决方案，适合板载、批量化的工业与医疗类应用。设计时需重点关注差分信号放大、激励电源稳定性、机械安装与过滤保护，以发挥其精度与稳定性优势。若需进一步电气接线、封装尺寸或典型应用电路，请参考 Honeywell 数据手册或与供应商工程支持联系。
