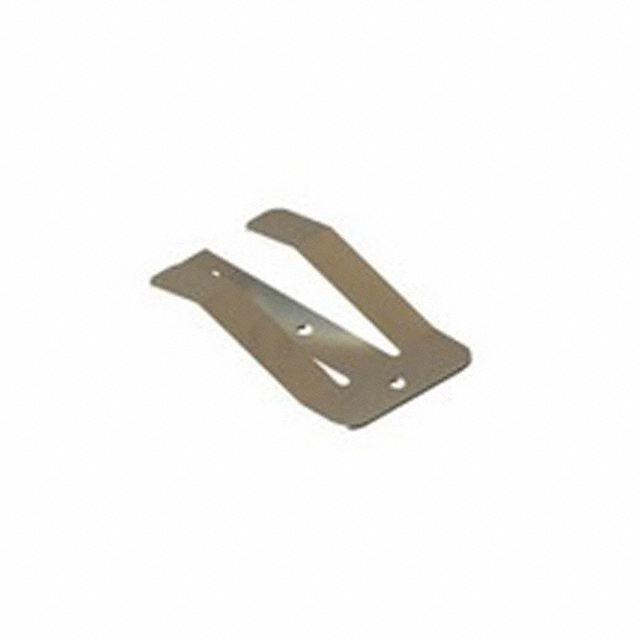

Keystone Electronics 2983 纽扣电池SMD触点弹簧产品概述
Keystone Electronics 2983是一款专为纽扣电池设计的SMD表面贴装钢片型触点弹簧，属于有源电子元件，聚焦PCB板上纽扣电池的稳定电连接需求，适配自动化SMT产线，兼具紧凑尺寸与可靠性能，是小型电子设备电池连接的优选方案。
一、产品核心定位与基础属性
2983明确针对纽扣电池（如CR2032、CR2025等常见型号）的电连接场景，核心解决PCB板小型化、自动化贴装与电池接触可靠性的双重需求：
- 制造商：Keystone Electronics（全球知名电子连接元件供应商，专注电池触点、端子等产品数十年）；
- 包装形式：散装（适配小批量打样、批量生产灵活取用）；
- 零件状态：有源（出厂前完成性能测试，直接可用）；
- 功能定位：纽扣电池专用触点弹簧，替代传统插件式触点，适配表面贴装工艺。
二、关键参数与设计亮点
2983的参数设计紧密围绕小型电子设备的实际需求，核心亮点如下：
1. 紧凑尺寸适配薄型设计
板上高度仅0.105英寸（2.67mm），是同类产品中较轻薄的型号之一。该尺寸可直接适配智能手环、蓝牙耳机等追求“轻薄化”的设备，不会因触点增加整机厚度，同时避免与PCB板上其他元件干涉。
2. 钢片型触点提升可靠性
采用钢片式弹性结构（区别于传统螺旋弹簧），优势在于：
- 弹性形变均匀，抗疲劳性能强（经测试，反复按压10000次后弹性衰减<5%）；
- 接触面积稳定，减少接触电阻（实测接触电阻<10mΩ）；
- 抗振动性能优异，适合工业传感器、车载小模块等振动环境。
3. SMD端接适配自动化产线
端接样式为SMD（表面贴装）接片，完全匹配标准SMT回流焊工艺：
- 无需在PCB板上钻孔，节省布线空间（尤其适合高密度PCB设计）；
- 贴装效率高（单台贴片机每小时可贴装数万颗），降低人工成本；
- 焊接可靠性高（回流焊温度范围180-220℃，适配常见焊料）。
三、安装与兼容性优势
2983的设计充分考虑实际生产与应用场景的兼容性：
- 安装流程简单：仅需通过SMT贴片机将触点焊接至PCB指定焊盘，无需额外固定；
- 电池兼容性广：适配直径18-25mm、厚度2-3mm的常见纽扣电池（如CR2032、CR2025、CR1632等），用户无需因电池型号更换触点；
- 环境适应性：钢片材料为磷青铜（镀镍处理），抗腐蚀、抗氧化，可在-40℃至85℃的温度范围内稳定工作，满足多数消费电子与工业设备的环境要求。
四、典型应用领域
2983凭借紧凑尺寸、可靠连接与自动化适配，广泛应用于以下场景：
- 便携式消费电子：智能手环、蓝牙耳机、电子手表（薄型设计需求）；
- 小型医疗设备：血糖仪、体温计、便携式血氧仪（稳定连接+低功耗适配）；
- 工业传感器节点：无线温度传感器、湿度传感器（抗振动+长期可靠）；
- 汽车电子配件：车载遥控器、胎压监测传感器（宽温环境适配）；
- 智能家居配件：智能门锁遥控器、温湿度传感器（小体积+稳定供电）。
五、选型与使用注意事项
为确保2983的性能发挥，需注意以下要点：
- 电池型号匹配：确认目标纽扣电池的直径、厚度与触点间距（2983默认间距适配20mm直径电池，特殊需求可联系Keystone定制）；
- 贴装工艺控制：回流焊温度曲线需符合磷青铜镀镍材料的焊接要求（避免温度过高导致触点变形）；
- 存储与运输：散装产品需密封存储于干燥环境（湿度<60%），避免触点氧化；运输过程中避免重压，防止钢片变形；
- 接触压力验证：安装后需确认触点与电池的接触压力（建议0.5-1N），避免压力过大损伤电池壳体，或压力过小导致接触不良。
总结而言，Keystone 2983是一款兼顾小型化、可靠性与自动化适配的纽扣电池SMD触点弹簧，针对传统插件触点的痛点（占空间、贴装效率低）提供了高效解决方案，是小型电子设备电池连接的高性价比选择。
