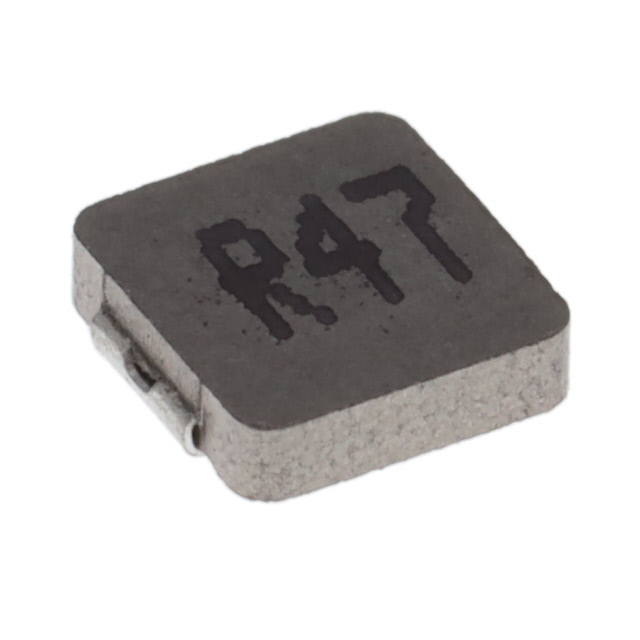

Sumida 0412CDMCCDS-R47MC 一体成型功率电感产品概述
Sumida（胜美达）作为全球领先的电子元器件供应商，其推出的0412CDMCCDS-R47MC是一款针对中功率电路优化的一体成型功率电感，凭借小体积、高电流承载、低损耗等核心优势，广泛应用于消费电子、通信、工业控制等领域，是高密度电源设计的优选方案。
一、产品基础信息
1. 品牌与型号
该产品由日本胜美达（Sumida）研发生产，型号为0412CDMCCDS-R47MC，属于其主流功率电感系列，兼具性能与成本优势。
2. 封装与类型
- 封装形式：表面贴装（SMD），尺寸为4.4mm×4.2mm，适配小型化电子设备的高密度PCB布局；
- 电感类型：一体成型电感，采用磁芯与线圈一体化压制工艺，相比传统绕线电感，机械稳定性、抗干扰性显著提升。
二、核心电气参数详解
1. 电感特性
- 标称电感值：470nH（毫微亨），覆盖中功率DC-DC转换的常用电感范围；
- 精度：±20%，满足大多数电源设计对电感误差的要求，无需额外高精度补偿。
2. 电流承载能力
- 额定电流（Irms）：6A（均方根电流），指电感在额定工作温度下可长期稳定工作的最大电流，是电源输出能力的核心参考；
- 饱和电流（Isat）：9.7A，定义为电感值下降30%时的电流，代表过载极限能力，为电路突发负载波动提供安全余量。
3. 直流电阻（DCR）
- DCR参数：19mΩ（毫欧），属于低电阻范围，可大幅降低线圈铜损，减少电感自身发热，提升电源转换效率。
三、产品性能优势
1. 高效低损耗
一体成型磁芯减少磁路间隙，降低磁损；低DCR（19mΩ）显著减少铜损，使电感在开关电源中可提升转换效率至90%以上，降低设备整体功耗与发热。
2. 抗干扰能力强
传统绕线电感易产生漏磁，而该电感磁芯与线圈紧密结合，漏磁极小，可有效抑制电磁干扰（EMI），简化电路EMI滤波设计，提升设备稳定性。
3. 高可靠性
一体化成型工艺使电感具有优异的抗振动、抗冲击性能，可适应工业现场、车载等严苛环境；磁芯无开裂风险，长期工作可靠性达数万小时。
4. 小体积高密度
4.4mm×4.2mm的紧凑封装，适合笔记本电脑、路由器等小型化设备的高密度布局，帮助设计师优化产品空间利用。
四、典型应用场景
1. 中功率开关电源
- 12V转5V、5V转3.3V等DC-DC转换器，满足6A以内输出电流需求，常见于笔记本电脑、平板的电源管理单元（PMU）。
2. 通信设备
- 路由器、交换机、基站的电源模块，利用低EMI特性减少信号干扰，提升设备通信稳定性。
3. 工业控制
- 小型PLC、伺服驱动器、工业传感器的电源电路，抗振动性能适配工业现场复杂环境。
4. 消费电子
- 智能电视、机顶盒的电源模块，小体积设计契合设备轻薄化趋势，低发热提升用户体验。
五、应用注意事项
- 电流匹配：负载电流需≤额定电流6A，避免过热；饱和电流9.7A仅为短期过载极限，不可长期使用；
- 温度范围：需参考datasheet确认工作温度（通常为-40℃~125℃），避免超温环境；
- 焊接工艺：SMD封装需采用合适回流焊参数，确保焊接牢固，避免虚焊导致电流承载能力下降；
- 精度适配：±20%精度适用于常规电源设计，射频电路等需高精度场景需选择其他系列。
该产品凭借均衡的性能参数与可靠设计，成为中功率电子设备中功率电感的优选方案，可满足多数场景下的电流、体积与效率需求。
