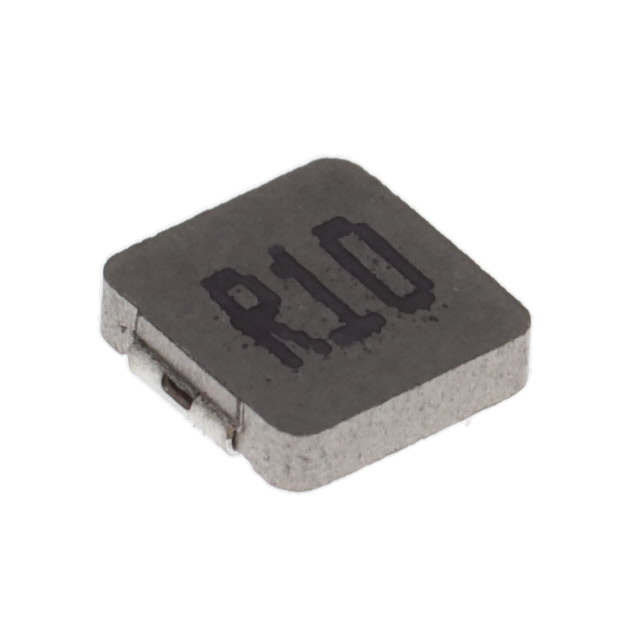

Sumida 0412CDMCCDS-R10MC 一体成型功率电感产品概述
一、产品基本信息
品牌：Sumida（胜美达）
型号：0412CDMCCDS-R10MC
产品类型：一体成型屏蔽式功率电感
封装形式：SMD（表面贴装）
封装尺寸：4.4×4.2mm（表面贴装外形尺寸，适配紧凑PCB布局）
核心定位：高频大电流场景下的低损耗功率电感
二、核心电气参数解析
1. 电感值与精度
电感标称值为100nH，精度±20%，属于高频小电感范畴——适合高频开关电路（如DC-DC转换器）的能量存储与快速响应需求，避免电感值过大导致的响应延迟。
2. 电流特性（功率电感核心指标）
- 额定电流（Irms）：11.5A
指25℃环境温度下，电感自身温升不超过40℃（Sumida典型温升限制）的最大连续工作电流，是长期可靠运行的关键参考（需结合实际环境温度降额使用）。 - 饱和电流（Isat）：16.5A
指电感值较初始值下降30%（行业通用标准）时的电流，反映电感抗饱和能力——过载时（如启动冲击）可短暂承载该电流，避免电感性能骤降影响电路稳定性。
3. 直流电阻（DCR）：6mΩ
低DCR设计大幅降低铜损（功率损耗=I²×DCR），在11.5A连续电流下，铜损仅约0.8W，发热可控，提升电源转换效率。
三、结构与工艺特点
1. 一体成型屏蔽设计
采用磁粉芯（铁硅铝/铁镍材质）包裹线圈，无裸露导线，电磁屏蔽性优异：
- 降低对外电磁辐射（EMI），简化电路滤波设计；
- 减少外部电磁干扰对电感自身的影响，提升电路抗干扰能力。
2. 小体积大电流密度
封装尺寸仅4.4×4.2mm，但可承载11.5A连续电流，电流密度（电流/体积）达行业较高水平，适配服务器主板、GPU供电等高密度电源布局。
3. 高可靠性工艺
线圈与磁粉芯一体化压制，结构牢固：
- 耐振动（满足MIL-STD-202振动标准）、耐冲击，适合工业环境或移动设备；
- 无焊点外露，避免氧化导致的性能下降，长期可靠性高。
四、典型应用场景
1. 服务器与数据中心电源
- 服务器CPU、内存、网卡等模块的12V转1V以下大电流DC-DC转换器（如VRM供电）；
- 需低电感快速响应+低EMI，适配高密度机架式服务器布局。
2. 通信设备电源
- 基站、路由器、交换机的电源模组；
- 一体成型屏蔽性可降低电磁干扰，满足通信设备的EMI合规要求。
3. 工业控制电源
- 变频器、PLC、工业机器人的电源电路；
- 耐振动特性适配工业现场的严苛环境。
4. 高端消费电子
- 高性能笔记本电脑、游戏主机的CPU/GPU供电；
- 小体积适配紧凑机身，大电流满足高功耗芯片需求。
五、选型与使用注意事项
- 电流匹配：连续负载电流需≤11.5A，短时过载需≤16.5A（避免电感饱和）；
- 温度降额：环境温度超过25℃时，需按Sumida官方曲线降低最大工作电流（如50℃时约降额至10A）；
- 焊接工艺：采用回流焊，遵循Sumida推荐的温度曲线（峰值温度≤260℃，时间≤10s），避免过热损坏磁粉芯；
- 精度适配：±20%精度可满足大多数DC-DC电源需求，若需精密滤波，需结合电路仿真评估。
六、产品优势总结
- 低EMI：屏蔽设计简化系统EMI滤波，降低设计成本；
- 高效率：6mΩ低DCR减少铜损，提升电源转换效率（≥95%@11.5A）；
- 高可靠：一体化结构耐振动冲击，适合严苛环境；
- 高密度：小体积承载大电流，适配紧凑PCB布局。
该产品是高频大电流场景下的高性价比选择，可覆盖服务器、通信、工业等多领域电源设计需求。
