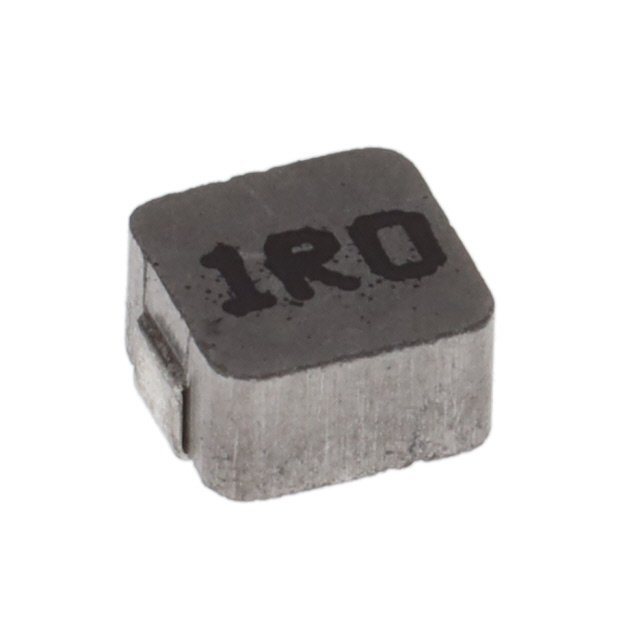

Sumida胜美达0320CDMCCDS-1R0MC 一体成型功率电感产品概述
一、产品定位与核心设计逻辑
这款电感是Sumida（胜美达）针对中低功率电源场景优化的一体成型功率电感，核心目标是平衡「大电流承载」「低损耗」与「紧凑尺寸」，同时依托一体成型工艺强化EMI抑制和环境适应性，适配消费电子、工业辅助电源等对空间和稳定性要求较高的场景。
二、关键参数深度解析
1. 电感值与精度
标称电感值为1μH，精度±20%——符合中功率电感的常规误差要求，无需额外校准即可满足多数电源电路的电感值波动需求（如DC-DC转换器的纹波控制）。
2. 电流承载能力
- 额定电流（Irms）4.4A：连续工作电流下，电感值下降幅度≤10%（行业标准），可长期稳定承载4.4A电流而不影响电路性能；
- 饱和电流（Isat）4.4A：电感值下降30%时的临界电流，此款产品额定电流与饱和电流一致，意味着在4.4A连续负载下，电感未进入饱和区间，避免电源输出波动或效率骤降。
3. 直流电阻（DCR）
仅26mΩ，属于同规格电感中的低损耗水平。低DCR直接降低铜损（功率损耗公式：(P=I^2R)），4.4A时损耗约0.5W，可有效减少电源模块发热，提升整体效率。
4. 工艺与结构
采用一体成型电感工艺：线圈与磁芯通过压制形成整体，相比传统绕线电感，优势显著——
- 无磁芯缝隙，EMI干扰更低（适合对电磁兼容要求高的场景）；
- 抗振动、抗冲击能力强（适配车载、工业振动环境）；
- 结构紧凑，一致性更好。
三、封装与物理特性
标注封装尺寸为1212（行业常规尺寸标注，实际约为3.2mm×2.5mm×2.0mm），属于超小封装范畴，可直接适配高密度PCB设计（如笔记本主板、小型LED驱动模块），显著节省布局空间。
四、典型应用场景
1. 消费电子DC-DC转换
- 笔记本电脑、平板电脑的CPU/VCORE供电：4.4A电流覆盖中低端处理器供电需求，低损耗延长电池续航；
- 智能家电（如路由器、机顶盒）的电源模块：稳定电流承载保证设备长期运行无故障。
2. 小功率LED驱动
- 室内装饰灯、台灯的恒流驱动电路：均匀电流输出避免LED亮度闪烁，低DCR减少电源发热。
3. 工业与车载辅助电源
- PLC（可编程逻辑控制器）、传感器模块的辅助供电：一体成型抗振动特性适配工业现场环境；
- 车载信息娱乐系统、仪表盘的低功耗供电：宽温工作范围（-40℃~125℃，Sumida常规特性）满足车载温湿度要求。
五、可靠性与品质保障
Sumida作为全球电感领域的资深厂商，这款产品延续了其高可靠性设计：
- 磁芯采用耐高温铁氧体材料，支持宽温工作；
- 符合RoHS、REACH环保标准，适配全球市场；
- 批量生产一致性好，减少电路调试难度；
- 一体成型结构避免磁芯松动，机械稳定性优于传统绕线电感。
六、总结
0320CDMCCDS-1R0MC是一款性价比突出的中功率一体成型电感，以「4.4A电流+26mΩ低DCR+1212小封装」为核心亮点，兼顾EMI抑制与环境适应性，适合消费电子、LED驱动、工业/车载辅助电源等场景。其平衡的参数设计，无需牺牲性能即可实现紧凑布局，是中小功率电源设计的理想选择。
