SRP7050TA-100M 产品概述
一、产品简介

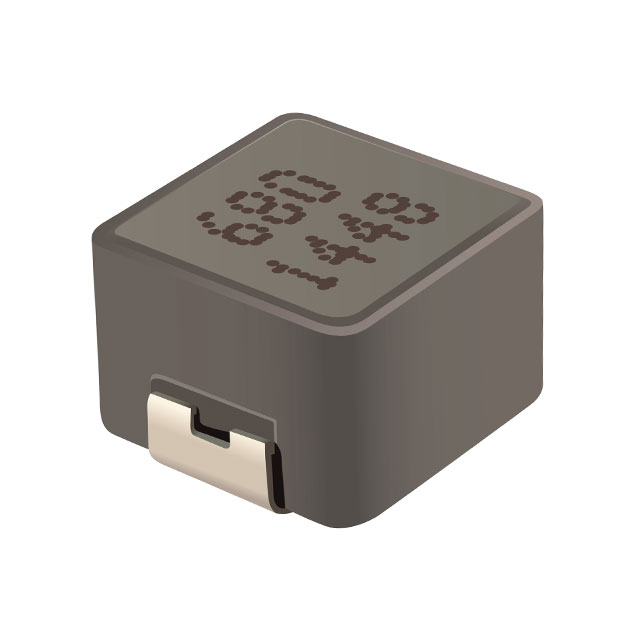

SRP7050TA-100M 为 BOURNS 出品的车规级功率电感，规格为 10 µH ±20%，额定电流 4 A，饱和电流（Isat）7.5 A，直流电阻（DCR）约 60 mΩ。封装为 SMD，外形尺寸 6.6 × 7.3 mm，符合 AEC‑Q200 车规要求，适合要求稳定性和可靠性的汽车及工业电源应用。
二、主要特性
- 电感值：10 µH，公差 ±20%，适用于降压型 DC‑DC 以及点负载滤波回路。
- 电流能力：额定连续电流 4 A，饱和电流 7.5 A，保证在瞬态或启动时不过早进入磁饱和。
- 直流电阻：约 60 mΩ，需关注导通损耗与温升管理。
- 车规等级：通过 AEC‑Q200，适用汽车电子的温度与耐久性要求。
- 封装与装配：SMD 贴片封装，6.6×7.3 mm，兼容回流焊工艺，利于自动化生产。
三、应用场景
- 汽车电子电源模块（车载 DC‑DC、车载充电器、仪表与网关电源）
- 工业与嵌入式电源（点负载转换、LED 驱动、通信设备）
- 高电流开关稳压器与电源滤波场合，需在设计时考虑电流和温升裕度。
四、设计与使用注意事项
- 损耗与温升：DCR 为 60 mΩ，在额定电流下会产生 I^2·R 损耗（例如 4 A 时约 0.96 W），在实际应用中需评估热路径并留有余量，避免长期高温运行导致参数漂移。
- 饱和裕量：Isat=7.5 A 表示在该电流附近电感值会显著下降，设计开关电源时应保证工作峰值电流低于饱和区间或预留合适裕度。
- 频率特性：电感随频率与电流变化，应在目标开关频率及纹波条件下检验实际电感值与损耗。
- 封装布局：建议将电感尽量靠近开关器件或输出电容，缩小电流环路面积；为改善散热，可在电感下方或周围设计铜皮与过孔以导热至内层或底层散热区域。
五、可靠性与选型建议
- 车规等级确保在宽温范围与振动条件下的可靠性，但仍建议根据具体应用进行环境试验（热循环、湿热、振动）。
- 选型时参考系统的平均与峰值电流、允许温升与体积约束，若系统允许更低损耗可考虑更低 DCR 的替代型号或并联多只电感以分摊电流与降低热应力。
- 采购与生产：备注型号 SRP7050TA-100M，确认包装形式与出货条件以便与生产线对接。
