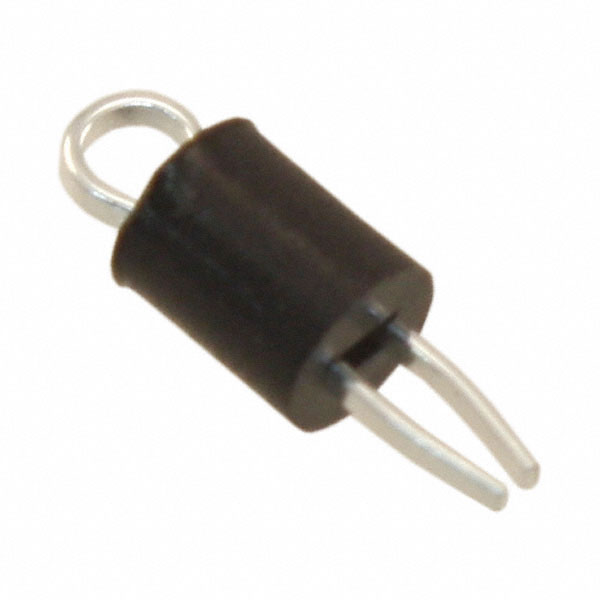

Keystone 5115 迷你型PC测试点产品概述
一、产品核心定位与典型应用场景
Keystone 5115属于迷你型PC测试点，专为高密度、小空间PCB设计的测试接口，核心解决“小型化设备内部测试点布局受限”的痛点。其典型应用覆盖三大领域：
- 消费电子便携设备：智能手表、无线耳机、便携式蓝牙音箱等小型化产品的PCB测试点，适配紧凑内部空间；
- 医疗小型器械：便携式血糖仪、小型监护仪的内部电路测试，需满足阻燃（UL 94V-0）与电气安全要求；
- 工业小型模块：传感器节点、微型控制器模块的出厂测试接口，兼容高密度多层PCB布局。
二、关键参数与设计亮点
5115的参数设计精准匹配小型化测试需求，核心参数及设计意义如下：
参数项 规格 设计价值 类型 迷你型PC测试点 尺寸比常规测试点缩小30%+，适配小空间PCB 安装孔直径 0.040"（1.02mm） 适配PCB最小常见通孔，无需额外扩孔 尺寸（直径×长度） 0.100"×0.180"（2.54×4.57mm） 高度仅4.57mm，适合薄型PCB（≤1.6mm） 颜色 棕色 便于PCB布线时识别，避免与其他元件混淆 镀层 银镀层 低接触电阻（<10mΩ），抗氧化性优于裸铜
核心亮点：常规PC测试点安装孔多为0.062"（1.57mm），5115将孔直径缩小至1.02mm，同时保持2.54mm接触直径——既节省PCB空间，又保证探针接触可靠性。
三、材料与镀层的可靠性设计
5115的材料选择兼顾电气性能、机械强度与环境适应性，关键材料特性如下：
3.1 基体材料：磷青铜
- 特性：磷青铜（CuSnP）具有优异弹性回复力（反复插拔变形小）、低电阻率（≈1.7μΩ·cm）、抗疲劳性强；
- 优势：支持5000次以上探针插拔，满足批量生产的出厂测试需求，避免多次插拔导致接触不良。
3.2 绝缘材料：尼龙46（UL 94V-0）
- 特性：耐温范围-40℃~140℃（比尼龙66高20℃），UL 94V-0阻燃（垂直燃烧自熄），拉伸强度≈100MPa；
- 优势：适配高温回流焊工艺（峰值≤260℃），满足医疗、工业设备的阻燃安全要求。
3.3 镀层：银镀层
- 特性：厚度0.5~1μm，接触电阻稳定（≤5mΩ）；
- 注意：银镀层抗氧化性优于裸铜，常规电子环境下可稳定使用2年以上（避免长期接触硫化环境）。
四、安装与测试兼容性
5115采用压入式安装（适配0.040"通孔），流程简单且兼容性强：
- 安装方式：直接压入PCB通孔（无需焊接，部分场景可辅助焊接增强固定）；
- 探针兼容性：支持直径≤1.5mm的尖探针、平探针，2.54mm接触直径避免探针打滑；
- 电气兼容性：最大连续电流1A、脉冲电流5A，绝缘电阻≥100MΩ（100V DC），满足常规电路测试需求。
五、品牌与质量背书
Keystone作为全球老牌电子连接器品牌（1946年成立），5115的质量管控符合多项权威标准：
- UL认证：绝缘材料UL 94V-0认证，产品通过UL 1581安全标准；
- RoHS合规：无铅、无镉、无汞，符合欧盟环保要求；
- 批量一致性：尺寸公差±0.02mm，接触电阻一致性≤3mΩ，适合自动化测试。
总结：Keystone 5115是一款专为小型化PCB设计的高可靠性测试点，凭借迷你尺寸、阻燃绝缘、高插拔寿命等特性，成为消费电子、医疗、工业小型设备的理想测试接口选择。
