PGB1010603NRHF 产品概述
一、产品简介

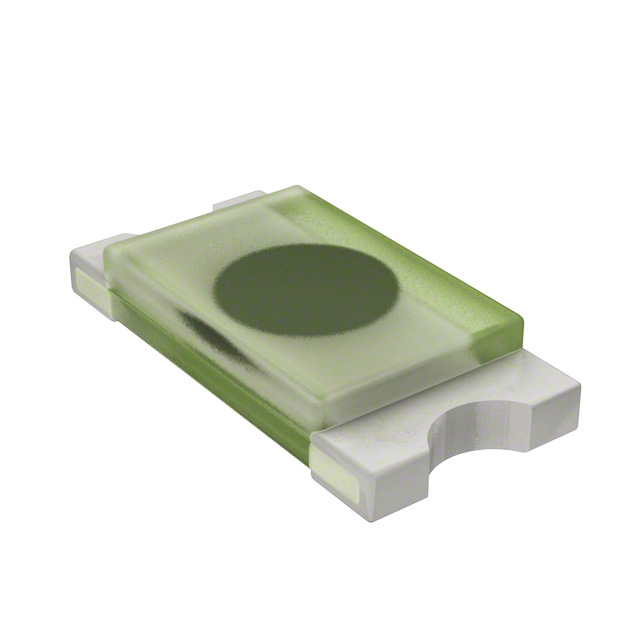

PGB1010603NRHF 是 Littelfuse（美国力特）推出的一款单路双向聚合物（Polymer）ESD 抑制器，封装为 0603（1608 metric）两端 2‑Pin 结构。器件面向对信号完整性要求高且需抗静电放电的接口保护场景，典型标称反向截止电压（Vrwm）为 24V，钳位电压约 150V，结电容极低（Cj = 0.06pF），工作温度范围宽（-65℃ ～ +125℃），并满足 IEC 61000-4-2 静电放电防护要求。
二、主要特性
- 双向（Bi‑Dir）保护，适用于可能出现双极性瞬态的信号线或电源线的防护；
- 单通道设计，2‑Pin 0603 封装，便于在空间受限的高密度 PCB 上使用；
- 低结电容 0.06pF，最大限度降低对高速差分/单端信号（如高速串行、视频、射频前端等）的影响；
- 反向截止电压 Vrwm = 24V，适配 24V 级别的系统工作电压边界；
- 钳位电压约 150V，在发生 ESD 暴击时能限制瞬态电压，保护下游器件；
- 工作温度 -65℃ 到 +125℃，适合汽车级和工业级环境；
- 符合 IEC 61000‑4‑2 规范的 ESD 防护特性。
三、典型应用场景
- 高速数传接口的输入/输出保护（如摄像头接口、差分对、低电容数据线）；
- 工业控制模块、传感器接口、通信端口的抗静电保护；
- 消费电子与便携设备在 I/O 口和外部连接器处的防护；
- 需要小封装、高带宽且可靠性的电子系统。
四、关键电气参数（要点）
- 类型：ESD Suppressor，聚合物材料，双向；
- 通道数：单路（Single channel）；
- 反向截止电压 Vrwm：24V；
- 钳位电压：150V（典型）；
- 结电容 Cj：0.06pF（极低，利于信号完整性）；
- 封装：0603（1608 Metric），2‑Pin；
- 工作温度：-65℃ ～ +125℃；
- 防护等级：符合 IEC 61000‑4‑2。
五、PCB 布局与安装建议
- 器件应尽量靠近被保护的连接器或引脚放置，走线尽量短且宽，减小回路电感与串联电阻；
- 双向器件两端直接接入被保护信号线，不要在器件与接口之间放置较长走线或大电感元件；
- 对于共地保护，确保旁路或地平面具有低阻抗连接以便快速泄放能量；
- 采用标准无铅回流焊工艺贴装，具体回流温度曲线与可焊性需参考 Littelfuse 官方资料和器件封装说明。
六、选型建议与注意事项
- 若系统工作电压持续高于 Vrwm（24V），应选用更高 Vrwm 的型号以避免误触发；
- 对于多通道差分信号，推荐为每个信号线独立配置低电容抑制器，或根据参考设计使用配对器件；
- 在要求更低钳位电压或更高能量吸收能力时，比较同系列其他型号的钳位性能与脉冲吸收能力；
- 进行系统级 ESD 测试时，以 IEC 61000‑4‑2 为基准验证器件在实际 PCB 上的防护效果，包含接地布局与接头机械结构的综合影响。
七、结论
PGB1010603NRHF 以其 0603 超小封装、极低结电容（0.06pF）、双向保护与 24V 工况兼容性，适合对信号完整性要求高且空间受限的接口防护应用。结合 -65℃ 至 +125℃ 的宽温特性与 IEC 61000‑4‑2 的防护要求，它是工业、汽车与消费电子中保护高速信号线抗静电的优选之一。选型时请结合系统工作电压、所需钳位水平与 PCB 接地方案进行验证，并参照 Littelfuse 的详细数据手册完成最终设计与可靠性评估。
