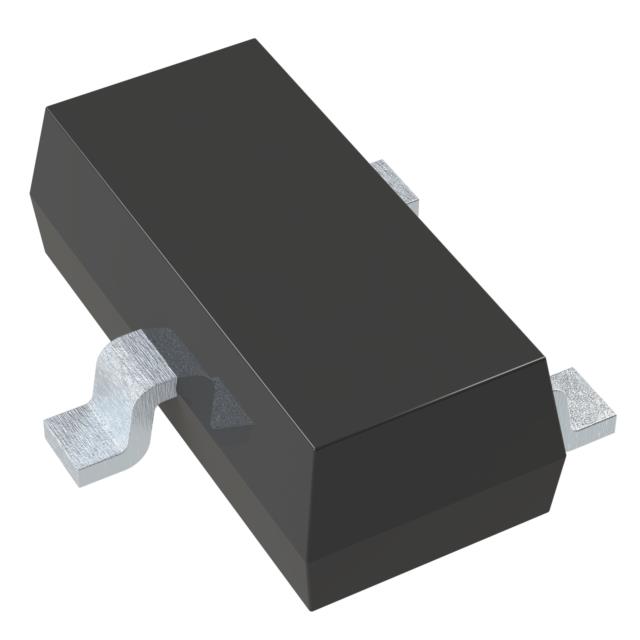

SM05-TP
图片源于供应商或网络,实物可能存在差异,请以实物为准

SM05-TP

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
MCC (Micro Commercial Components)

品牌:

MCC (Micro Commercial Components)

型号:

SM05-TP

编号:

D1446118

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

TVS DIODE 5VWM 9.8VC SOT23

数据手册
  • 产品参数
  • 数据手册PDF
  • 产品概述

详细描述：9.8V 夹子 12A（8/20µs） Ipp TVS - 二极管 表面贴装型 SOT-23


产品参数

产品属性 属性值
不同 Ipp 时电压 - 箝位（最大值） 9.8V
不同频率时电容 110pF @ 1MHz
供应商器件封装 SOT-23
制造商 MCC (Micro Commercial Components)
功率 - 峰值脉冲 300W
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
单向通道 2
基本产品编号 SM05
安装类型 表面贴装型
封装、外壳 TO-236-3，SC-59，SOT-23-3
工作温度 -55°C ~ 150°C（TJ）
应用 通用
电压 - 击穿（最小值） 6.2V
电压 - 反向断态（典型值） 5V（最大）
电流 - 峰值脉冲 (10、1000µs) 12A（8、20µs）
电源线路保护 无
类型 齐纳
系列 -
零件状态 在售

SM05-TP 产品概述

一、概述

SM05-TP 是美微科（MCC）推出的表面贴装型瞬态抑制二极管（TVS），采用 SOT-23 封装，内部为两个单向通道（双通道单向结构）。器件以齐纳击穿工作点抑制瞬态过压，针对通用电路保护设计，适用于板级浪涌和脉冲干扰抑制。

二、主要电气参数

  • 封装：SOT-23，表面贴装型
  • 通道数：2（单向通道）
  • 峰值脉冲电流 Ipp：1 A（8/20 µs 波形）
  • 箝位电压（最大）：9.8 V（对应 Ipp 条件）
  • 击穿电压 Vbr（最小）：6.2 V
  • 反向断态电压（典型/最大）：约 5 V（最大）
  • 峰值脉冲功率：300 W（常用按 10/1000 µs 标准）
  • 寄生电容：约 110 pF @ 1 MHz
  • 工作结温：-55°C ~ 150°C（TJ）
  • 安装类型：表面贴装，通用应用

三、特点与优势

  • 小型 SOT-23 封装，便于高密度 PCB 布局与自动化贴装。
  • 两路单向保护，适合为两条独立电源或信号线提供稳健的瞬态抑制。
  • 低反向断态电压（≈5 V），适配 5 V 及以下电源系统的板级保护需求。
  • 箝位电压 9.8 V（Ipp 条件下）能在短时高能脉冲时快速钳位，保护后端器件。
  • 容量 110 pF，适用于一般控制信号和低速数据线，但对高速接口存在影响需评估。

四、典型应用场景

  • 工业与消费类 5 V 电源线路保护。
  • 接口端子（如电源插座、低速通信口）防浪涌。
  • 板级供电总线和敏感模拟/数字模块的瞬态抑制。
  • 普通环境下的浪涌与脉冲抑制应用（非高速射频或高速差分线）。

五、布局与使用建议

  • 放置位置：尽量靠近受保护端口或连接器，最短走线以降低寄生电感。
  • 接地：提供低阻抗回流路径，使用一块连续的地铜，并在 SOT-23 引脚附近布置足够焊盘面积。
  • 热管理：若在频繁冲击或高能量环境中使用，评估 PCB 散热并考虑加大铜箔或打通孔增强散热。
  • 高频信号注意：110 pF 容量对高速信号会引入明显负载，若保护高速接口（USB、以太网、高速串行）应选用低电容 TVS 器件。

六、选型与替代考虑

  • 若目标是保护 5 V 电源和普通信号线，SM05-TP 是小尺寸、成本效率高的选择。
  • 对于更高能量冲击或更低箝位电压需求，可考虑更大封装或额定 Ipp 更高的 TVS。
  • 对于高速数据线，应优先选择低电容型号以免影响信号完整性。

总结：SM05-TP 在 SOT-23 小封装下提供两路单向、面向通用 5 V 级别保护的可靠瞬态抑制能力，适合板级防浪涌与脉冲保护应用。在布局、电气容量与热管理上遵循上述建议，可获得良好的保护效果。
