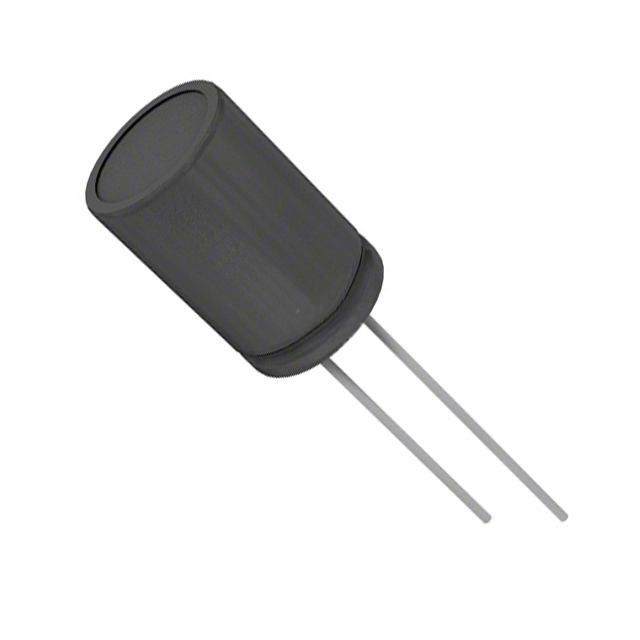

Rubycon 50YXJ100MT78X11.5 直插铝电解电容产品概述
一、产品核心定位与品牌背景
Rubycon（红宝石）是日本老牌电子元器件厂商，以铝电解电容的高可靠性、长寿命著称，产品广泛覆盖工业、消费电子、汽车等领域。50YXJ100MT78X11.5 是该品牌推出的通用型直插铝电解电容，针对中低压（≤50V）电路的滤波、耦合需求设计，兼顾容量、纹波承载能力与紧凑尺寸，适合对可靠性有基本要求的通用场景。
二、关键电气参数详解
1. 容量与精度
标称容量100μF，精度±20%，满足工业级电路对容量偏差的常规要求——无需额外高精度筛选，即可适配多数滤波、耦合场景（如电源输出滤波、音频低频耦合）。
2. 额定电压
50V DC额定电压，可稳定工作在50V以下直流电路。选型时建议保留10%-20%电压余量（如实际工作电压40V），避免过压导致电容击穿或寿命衰减。
3. 纹波电流与ESR
100kHz频率下，允许纹波电流555mA，等效串联电阻（ESR）170mΩ：
- 较低ESR可减少交流损耗，降低电容发热；
- 555mA纹波电流满足中等功率电路的滤波需求（如小型开关电源输出、LED驱动电源）。
4. 寿命特性
105℃高温环境下工作寿命7000小时，远高于普通电容（一般2000-5000hrs@105℃），适合高温工况（如工业控制柜、车载电子、户外设备）。
三、封装与物理尺寸
1. 封装类型
插件（直插）式，脚间距3.5mm，符合常规PCB插件布局规范——手工焊接与自动贴装均可适配，无需特殊工艺调整。
2. 物理尺寸
电容体直径8mm（D8）、长度11.5mm（L11.5），整体体积小巧：
- 可嵌入紧凑PCB设计（如小型电源模块、便携式设备）；
- 避免因尺寸过大占用过多空间，适配高密度电路布局。
四、性能优势与典型应用
1. 核心优势
- 高温可靠性突出：电解液配方优化，降低高温下的容量衰减与漏电流；
- 纹波抑制平衡：170mΩ低ESR与555mA纹波电流，兼顾损耗与承载能力；
- 体积紧凑：D8xL11.5mm尺寸适配小空间设计，无多余体积冗余。
2. 典型应用场景
- 电源滤波：线性电源、小型开关电源的输出滤波（如12V/24V电源）；
- 音频电路：功放、音箱的耦合电容或低频滤波电容；
- 工业控制：PLC、变频器的辅助电源滤波；
- 消费电子：电视、显示器、机顶盒的电源模块。
五、选型与使用注意事项
1. 选型匹配
- 电压：实际工作电压需≤50V，建议余量≥10%；
- 纹波：100kHz下电路纹波电流需≤555mA，若超过可并联2-3个电容；
- 温度：工作环境温度≤105℃，避免长期超温使用。
2. 使用规范
- 极性：铝电解电容有正负极，焊接时需确认PCB极性标识，避免反接损坏；
- 焊接：焊接温度≤260℃，手工焊时间≤3秒，避免高温损伤电容；
- 存储：未使用电容存放在干燥、常温（25℃±10℃）环境，避免阳光直射。
六、品质保障与行业认可度
Rubycon电容通过RoHS、REACH等国际环保认证，符合欧盟环保要求；其产品在工业领域因高可靠性被广泛采用，50YXJ100MT78X11.5 作为通用型直插电容，可满足多数中低端到中端电路的性能需求，是替代普通国产电容、提升电路可靠性的优选方案。
