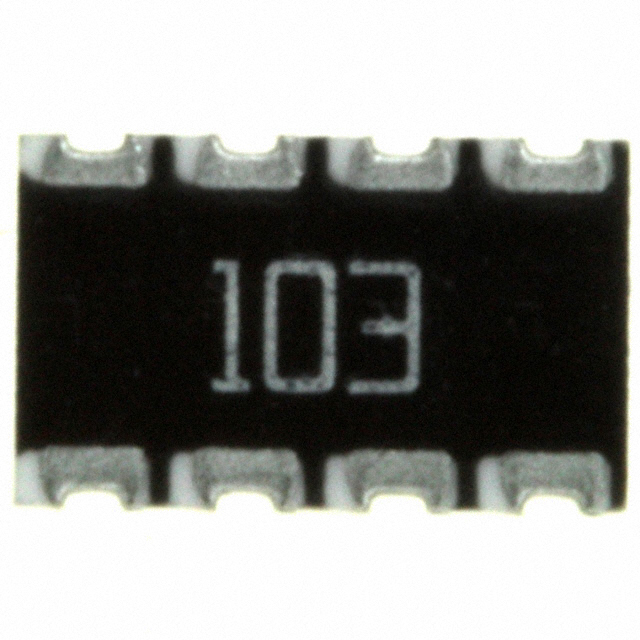

CTS 744C083103JP 电阻阵列产品概述
一、核心参数总览
CTS 744C083103JP是一款集成4个独立电阻的贴片电阻阵列，核心参数覆盖电路设计核心需求：
- 电阻数量：4个同阻值电阻
- 单电阻阻值：10kΩ（千欧姆）
- 阻值精度：±5%（工业级通用精度）
- 单电阻功率：125mW（毫瓦），总阵列功率约500mW
- 温度系数：±200ppm/℃（温度每变化1℃，阻值变化0.02%）
- 引脚数量：8个
- 封装类型：2012贴片封装（尺寸约2.0mm×1.2mm），采用凹陷长边端子设计
- 品牌：CTS（西迪斯，全球电子元件制造商）
二、关键性能特点
该电阻阵列的优势集中在集成化、一致性、可靠性三个维度：
高集成度缩小尺寸
4个10kΩ电阻集成于单个2012封装，相比离散电阻方案可减少30%以上PCB占用面积，适配智能手机、智能穿戴等小型化设备的高密度布局需求。
通道一致性优异
同一阵列内电阻采用同步制造工艺，阻值偏差、温度系数的一致性远优于离散电阻组合，适合多通道并行电路（如传感器信号采集、偏置电压生成），避免通道间信号差异。
稳定的功率与温度特性
单电阻125mW功率满足多数低功耗场景（如10kΩ电阻在35V电压下功耗122.5mW，未超额定值）；±200ppm/℃温度系数在-55℃~125℃（CTS典型工业级范围）内，阻值变化控制在合理区间，适配常规环境波动。
可靠焊接性能
凹陷长边端子增加引脚与焊盘接触面积，配合贴片工艺可降低虚焊、冷焊缺陷率，提升批量生产良率与长期可靠性。
三、封装与引脚配置
744C083103JP采用2012贴片封装（尺寸2.0mm×1.2mm×0.5mm左右），底部凹陷设计提升焊接稳定性：
- 引脚布局：8引脚线性排列（1~8号），典型功能为「1-2=R1、3-4=R2、5-6=R3、7-8=R4」，每个电阻两端独立引出；
- 端子类型：长边金属端子，兼容回流焊、波峰焊等标准工艺，适配常规PCB焊盘设计。
四、典型应用场景
该阵列的参数特性使其适配以下场景：
- 消费电子小型化电路：智能手机、智能手表的信号分压、滤波网络，集成设计缩小模块尺寸；
- 工业控制多通道电路：PLC模拟量输入接口、传感器偏置电路，利用一致性提升多通道采集精度；
- 汽车电子辅助模块：车载温度/压力传感器的信号调理，满足-40℃~85℃车载环境需求；
- 通信设备射频匹配：小型基站、路由器的射频匹配网络，减少离散元件数量；
- 医疗设备低功耗电路：便携式血糖监测仪的参考电压分压，保证多通道信号稳定。
五、选型注意事项
设计与应用中需关注：
- 功率限制：单电阻最大功耗125mW，需确保实际功耗≤额定值（如10kΩ电阻电压≤35.35V、电流≤3.54mA）；
- 温度范围：若环境温度超125℃，需按CTS降额曲线使用；
- 焊接工艺：参考官方回流焊温度曲线，避免高温导致封装变形；
- 存储条件：未使用器件存于湿度≤60%、温度0℃~40℃的干燥环境，防止引脚氧化。
六、选型价值总结
相比离散电阻方案，744C083103JP的核心价值：
- 成本优化：单颗替代4颗离散电阻，批量场景减少采购/贴装成本约20%；
- 可靠性提升：集成化减少焊点数量，降低故障风险；
- 设计效率：简化BOM管理与电路布局，缩短研发周期。
该产品是中低功耗、多通道电路的高性价比选择，适配消费电子、工业控制等多领域需求。
