DY-HIR204C-0212红外发射管产品概述
一、产品定位与核心价值

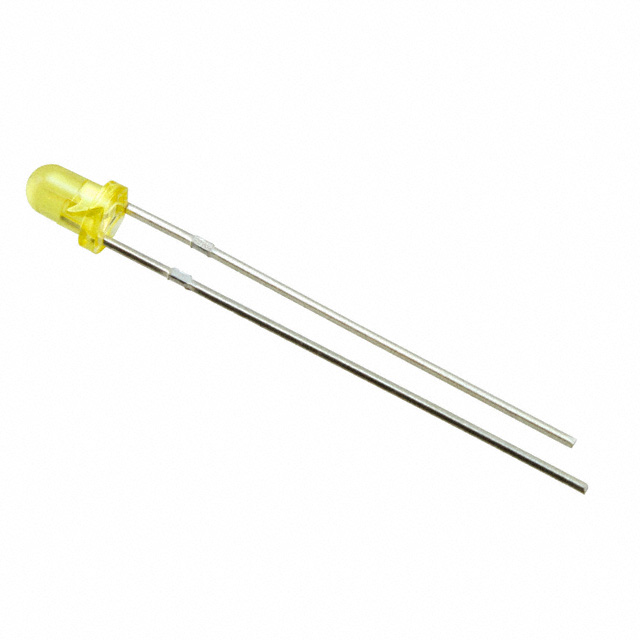

DY-HIR204C-0212是东裕（TONYU）推出的一款3mm直插式近红外发射管，针对消费电子、安防监控、工业传感等场景优化设计，核心价值在于小尺寸易集成、稳定辐射性能、宽环境适应性，可满足不同场景下的红外信号传输与检测需求，是低成本场景的优选器件。
二、关键性能参数解析
该产品参数兼顾效率与可靠性，核心参数及实际意义如下：
- 波长850nm：属于近红外光谱，人眼完全不可见，避免光污染；同时匹配90%以上常规红外接收模块的响应窗口，兼容性强，无需额外匹配电路；
- 辐射强度11.0mW/sr：在3mm封装红外管中处于中等偏上水平，室内无遮挡环境下可支撑10-20米有效传输距离，满足多数遥控、补光场景的距离需求；
- 正向电流20mA：额定工作电流，配合3V电源（如AA电池）串联100Ω左右限流电阻即可稳定工作，功耗低且电池续航友好（单节AA电池可连续工作约50小时）；
- 正向压降800mV~1.6V：压降随工作电流变化（电流从10mA升至20mA时，压降从800mV升至1.6V），属于红外发射管常规区间，低电流场景下（如10mA）可进一步降低功耗；
- 耗散功率150mW：额定耗散功率，正常工作时（20mA电流）实际功耗约32mW（20mA×1.6V），远低于额定值，可保证长期稳定运行（MTBF≥10万小时）；
- 直流反向耐压5V：反向可承受5V电压，避免电路接反、电源浪涌等异常情况导致的损坏，提升产品可靠性；
- 视角35°：窄角辐射设计，能量集中在中心区域（能量集中度达80%以上），减少散射损失，适合定向传输（如遥控指向）或窄范围检测（如传感器定位）。
三、封装与可靠性设计
1. 封装形式
采用3mm直插式（插件）封装，直径3mm、引脚间距符合行业标准（2.54mm），便于手工焊接或自动化插件设备集成；PCB布局灵活，可适配紧凑设计的产品（如迷你遥控器、小型传感器）。
2. 可靠性保障
- 宽温适应性：工作温度范围-25℃~+80℃，覆盖室内外常见环境（如北方冬季户外、南方夏季车间），无结露、性能衰减等问题；
- 抗老化材料：采用耐高温环氧树脂封装，抗紫外线、抗冲击，长期使用无发黄、开裂现象；
- 引脚处理：引脚镀锡，焊接性好（焊点强度≥10N），无虚焊风险；且耐氧化，常温存储（-40℃~+85℃）可达1年以上。
四、典型应用场景
结合参数特性，该产品适用于以下场景：
- 消费电子遥控：家电（电视、空调）、玩具、智能家居设备的红外发射端，850nm波长匹配接收模块，窄角辐射避免误触发；
- 安防监控补光：夜间监控摄像头的辅助补光，人眼不可见，不影响画面，11mW/sr辐射强度满足5-10米近距离补光需求；
- 光电传感器：物体计数、位置检测、边缘检测等工业/商用场景，窄角辐射提高检测精度（误差≤1mm），宽温度范围适应车间环境；
- 小型电子设备：智能门锁、电子秤、快递柜的红外感应模块，小尺寸封装可集成在10mm×10mm的紧凑空间内。
五、使用注意事项
为保证产品性能与寿命，建议遵循以下要点：
- 工作电流不超过20mA（峰值电流≤100mA，占空比≤1%）；
- 焊接温度控制在260℃以下，焊接时间≤3秒（避免加热引脚根部）；
- 避免长期暴露在强光、潮湿环境中，存储时需密封防潮；
- 电源接反时需确保反向电压≤5V，否则可能导致器件损坏。
该产品凭借稳定的性能、紧凑的封装及高性价比，已广泛应用于国内家电、安防等行业，是替代进口小尺寸红外发射管的优选方案。
