A3916GESTR-T 产品概述
一、产品简介

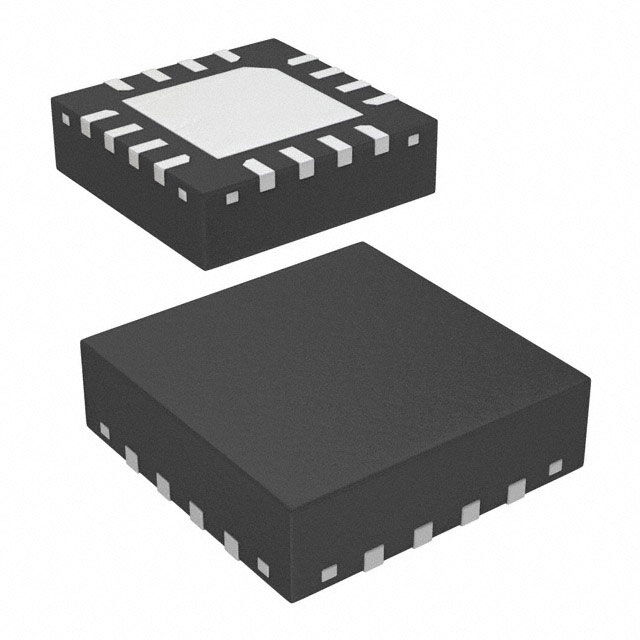

A3916GESTR-T 为 ALLEGRO（美国埃戈罗）推出的双通道双极性步进/直流电机驱动器，采用 16 引脚 QFN（3×3 mm）小封装。器件内部集成高性能 DMOS 开关并采用并联结构以降低导通损耗，支持两路 H 桥输出，可直接驱动双极步进电机或两路直流负载。器件面向空间受限、对功耗与保护功能有较高要求的精密运动控制与嵌入式电机方案。
二、核心参数与功能
- 控制/逻辑电压范围：2.7 V ～ 15 V，兼容常见 MCU/FPGA 电平。
- 输出能力：单通道输出电流约 1 A（具体散热与封装限制下的允许值请参考详细规格）。
- H 桥数量：2（双通道 H 桥）。
- 驱动类型：双极驱动，支持两线制/四线制双极步进电机控制。
- 步进细分：2（半步驱动支持，适用于平衡定位与平滑性需求的应用）。
- 集成开关：内置 DMOS 开关，采用并联结构以降低等效导通电阻。
- 导通电阻（RDS(on)）：约 450 mΩ（单个开关级别），有助于降低功耗与发热。
- 工作温度范围：-40 ℃ ～ +105 ℃，适用于工业级环境。
- 保护与辅助功能：内置电荷泵、过流保护（OCP）、死区/直通保护（防止直通）、过温保护（OTP）与欠压锁定（UVLO）。
三、特色与优势
- 内置电荷泵：为高侧 DMOS 提供可靠的栅极驱动电压，保证整齐的开关性能与更低的传导损耗。
- 多重保护机制：设备在异常工况（短路、过流、过温或供电不足）下能自动限制或关闭输出，提升系统可靠性。
- 小型 QFN-16 封装：3×3 mm 的 MLP/QFN 外形在有限 PCB 面积内提供较好的热流路径，适合便携/嵌入式产品。
- 并联 DMOS 设计：有效降低单开关等效 RDS(on)，在相同电流下减少功耗与温升。
四、典型应用场景
- 微型双极步进电机驱动（摄像头模组、打印头定位、仪表零部件）
- 小型直流电机两路驱动（机器人末端执行器、小型泵、风扇调速）
- 办公设备、家电中的精密位置控制子系统
- 需要半步细分以平衡扭矩与平顺性的运动控制场景
五、设计与布局建议
- 电源去耦：在器件供电端放置低 ESR 的旁路电容并靠近器件引脚，降低开关瞬态干扰。
- 地与热设计：利用 QFN 底部热焊盘与多层 PCB 的金属过孔形成良好散热路径，必要时加大铜箔面积以提高持续载流能力。
- 输入保护：尽管器件具备多项保护，仍建议在系统端增加必要的输入滤波与抑制元件（如 TVS、滤波电容），以防脉冲干扰与浪涌。
- 布线要点：电源与电机回流路径应尽量短且宽；控制信号线与功率回路分开布线，减少耦合干扰；将感性负载走线和敏感数字线隔离。
六、热管理与可靠性
- 导通电阻约 450 mΩ 导致在高电流工作时产生不可忽视的导通损耗，需按应用工况评估器件结温上升并采取散热措施。
- 工作环境温度在 -40 ℃ 至 +105 ℃，但在高温条件下输出电流能力将受限；建议在高功率场合进行热仿真与实测验证。
- 保护特性（过流、过温、欠压、死区保护）共同提高系统耐用性，可避免瞬态损伤与长期退化。
七、选型与注意事项
- 若系统需要更细微的步进控制或更高的输出电流，应考虑支持更高细分或更低 RDS(on) 的器件。
- 在多轴或高动态场合，需综合考虑器件的开关性能、热耗与 PCB 散热设计，确保长期稳定工作。
- 参考完整数据手册获取精确的引脚定义、典型应用电路和各项保护阈值，以保证正确连线与可靠运行。
总结：A3916GESTR-T 是一款面向空间受限、注重保护与可靠性的双通道双极驱动器，适合中低功率步进与直流电机应用。合理的热设计与电源去耦将显著提升其实际性能与寿命。
