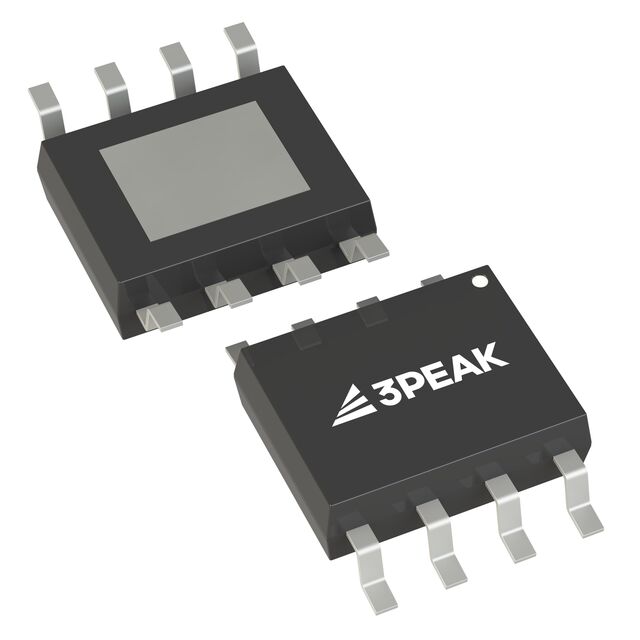

TPL6305AD-ES1R 产品概述

TPL6305AD-ES1R 是 3PEAK 推出的低输入电压、低压差、3A 线性稳压器，集成使能控制与多重保护功能，适用于对噪声、PSRR 和稳压精度有较高要求的电源信号链和点位负载。器件提供可调输出（0.5V 至 5.2V），在苛刻环境下仍能保持稳定工作，封装为 ESOP-8，便于热管理与 PCB 布局。

一、主要规格亮点

• 输出极性：正极
• 最大工作电压（输入）：6.5V
• 输出电压范围：可调 0.5V ~ 5.2V
• 输出电流：最大 3A（连续）
• 压降（Dropout）：典型 300mV（在高负载条件下）
• 噪声：24 μVrms（典型）
• 电源纹波抑制比（PSRR）：63 dB @ 1 kHz
• 工作温度范围：-40 ℃ ~ +125 ℃
• 输出通道数：单路输出
• 封装：ESOP-8

二、功能与保护特性

• 过流保护（OCP）：限制输出电流，避免负载或短路损害器件与系统。
• 短路保护：在严重短路时限制功耗并进入保护状态，自动/手动恢复视系统条件而定。
• 热关断（TSD）：内部温度过高时关断输出，防止热失控。
• 内置软启动（Soft-Start）：限制启动电流，避免上电时对电源的冲击和输入电压扰动。
• 使能控制（Enable）：独立使能脚，可通过逻辑信号实现输出开/关，便于功耗管理与系统上电次序控制。
• 输入欠压保护（UVLO）：当输入电压低于安全阈值时禁止输出，保证稳压器在适当输入条件下工作。

三、典型应用场景

• 电池供电系统与便携式设备（需低压差与高效率场合）
• 通信设备与基带/射频前端的低噪声电源
• MCU、DSP、FPGA 的点位稳压（尤其要求高 PSRR 与低输出噪声的敏感电路）
• 工业与汽车电子的辅电源（在宽温区间内可靠工作）

四、电气与布局注意事项

• 输入/输出电容：为保证稳定性和最佳瞬态响应，建议在输入端使用低 ESR 陶瓷电容（例如 10 μF 以上），输出端推荐 10 μF 至 100 μF 陶瓷/混合电容，具体容量与 ESR 可根据负载瞬态要求和 PCB 布线调整。
• 接地与散热：ESOP-8 封装应在 PCB 上提供足够的散热铜箔和过孔，地平面与散热垫良好连接以降低结温。高电流工作时注意引脚与散热路径的阻抗。
• 布线：输入/输出与地之间的回流路径应最短最粗，避免引入额外的寄生电阻/电感导致压降或振铃。
• 使能脚：通常为逻辑高使能，建议在系统上电次序中合理控制 EN 脚以利用内部软启动能力。

五、典型性能与设计提示

• 在接近满载（3A）时，器件能维持较低压降（约 300 mV），适合低头差稳压场合。
• 高 PSRR（63 dB @1 kHz）和低噪声（24 μVrms）使其适用于对噪声敏感的模拟前端或 ADC 供电。
• 内置多种保护机制提升系统可靠性，但在长期高温或持续大电流工况下仍需关注结温并做好热设计。

六、封装与订货信息

• 封装类型：ESOP-8（便于散热、适配 SMT 制程）
• 推荐型号：TPL6305AD-ES1R（3PEAK）
• 订购与样片请联系 3PEAK 授权分销或当地代理，参考器件完整数据手册以获得引脚定义、热阻与典型曲线等详细信息。

总结：TPL6305AD-ES1R 是一款面向中高性能电源应用的单路可调 LDO，兼顾低压差、高 PSRR 与丰富保护功能，适合对噪声与稳定性要求高的点位电源设计。设计时重点关注输入/输出电容选择与 PCB 热管理以发挥器件最佳性能。
