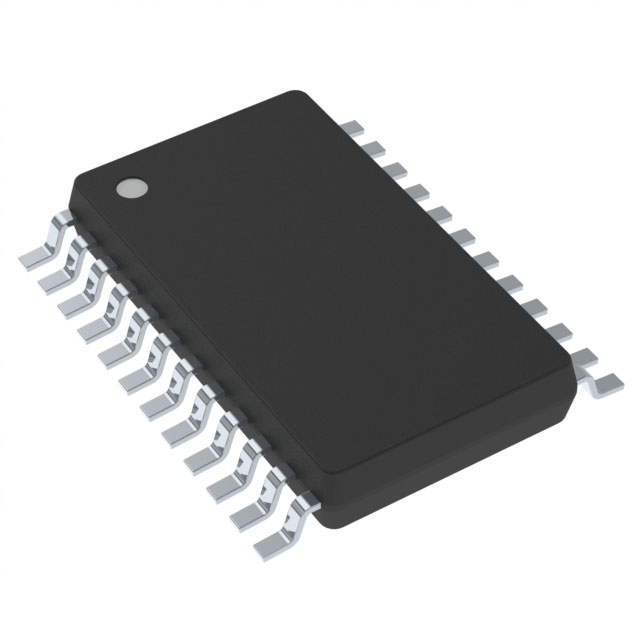

IS31FL3726A-ZLS4-TR LED照明驱动器产品概述
IS31FL3726A-ZLS4-TR是美国芯成（ISSI）推出的一款16通道LED照明驱动IC，专为小尺寸、高集成度的LED显示/背光场景设计，兼具高速通信、宽电压适应与宽温可靠性，覆盖便携设备、车载及工业控制等多领域应用需求。
一、核心定位与典型应用
该器件聚焦多通道小功率LED精准驱动，针对单颗或串联LED组提供稳定恒流控制，典型落地场景包括：
- 便携设备：智能手表/手环的状态指示灯、智能手机副屏/通知灯背光；
- 车载领域：仪表盘警示灯、中控小尺寸LED显示模组；
- 工业控制：PLC设备状态指示灯、小型LED点阵屏；
- 消费电子：智能家居控制器、小型LED装饰灯组。
二、关键性能参数深度解析
1. 电压与功率适配
- 工作电压（DC）：3V~5.5V，兼容主流电源输入（如3.7V锂电池、5V USB、车载12V降压后的5V电源），无需额外电压转换即可适配多数终端设备；
- 输出特性：每通道支持5V输出电压，最大恒流输出25.2mA，可精准驱动单颗3V左右的白光LED，或串联2颗LED（需输入电压高于输出，降压拓扑适配3V以上场景）。
2. 通信与调光能力
- 高速串口接口：30MHz串行通信速率，支持多器件级联，远高于常规LED驱动器，可实现快速调光参数更新（如呼吸灯、动态显示的实时亮度调整）；
- PWM调光：数字调光方式，占空比0%~100%线性调节，亮度控制精度高，无色彩偏移（对比模拟调光更适合显示场景）。
3. 环境适应性
- 工作温度：-40℃+125℃，覆盖工业级（-4085℃）及扩展车载温区，可在北方户外低温或车载仪表盘高温环境稳定工作；
- 拓扑结构：降压型（Buck），转换效率高、发热低，小功率场景下无需复杂散热设计。
三、核心功能特性
- 16通道独立控制：每通道可独立开关LED并调节亮度，支持单通道/多通道组合驱动，适配不同LED布局需求；
- 高速通信无延迟：30MHz接口减少调光延迟，适合动态显示（如LED点阵屏的画面刷新）；
- 宽电压兼容：3V~5.5V输入覆盖多数终端电源，降低系统设计复杂度；
- 精准调光无偏色：PWM数字调光保持LED色彩一致性，满足夜间低亮度模式需求；
- 小封装高密度：eTSSOP24封装（7.8mm×6.4mm），引脚间距0.65mm，适合便携设备紧凑PCB设计，编带包装（T&R）支持自动化贴装。
四、封装与可靠性设计
- 封装类型：eTSSOP-24（增强型薄型小外形封装），兼具小体积与良好散热，适配高密度PCB布局；
- 可靠性：宽温区设计符合工业级标准，高速接口经EMI优化，可在复杂电磁环境下稳定工作；
- 包装方式：编带（T&R）包装，每盘通常2500~3000颗，适合批量生产。
五、系统设计注意事项
- 电源适配：若采用车载12V电源，需额外增加LDO降压至5V；
- LED匹配：每通道25.2mA恒流需匹配同规格LED，避免过流损坏；
- 通信布线：高速串口需注意阻抗匹配，缩短布线长度减少干扰；
- 散热优化：多通道满载时可适当增加PCB铜箔面积辅助散热（无需额外散热片）。
总结：IS31FL3726A-ZLS4-TR凭借16通道集成、高速通信、宽电压/温区适应与小封装优势，成为小功率LED驱动场景的高性价比选择，尤其适合对体积、响应速度要求严格的便携设备与工业/车载应用。
