BOURNS SM-LP-5001E 产品概述
一、产品简介

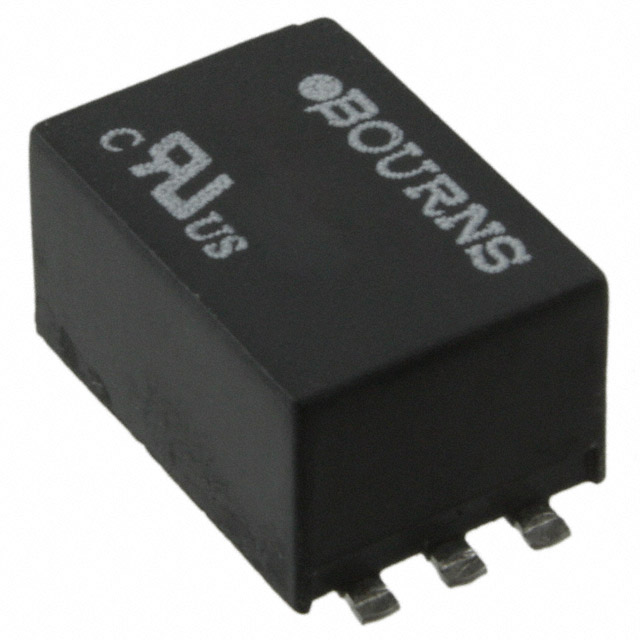

BOURNS SM-LP-5001E 属于 SM-LP 系列的局域网用变压器（LAN Transformer），为表面贴装型网络磁性元件。该器件提供信号隔离与阻抗匹配功能，常用于以太网物理层接口，用以提高共模抑制、降低串扰并满足隔离规范。器件状态有源，适合卷带（TR）自动贴装生产。
二、主要规格与参数
- 制造商：Bourns Inc.
- 型号：SM-LP-5001E（基本编号 SM-LP）
- 功能：LAN Transformer（网络变压器）
- 阻抗/标称：600 Ω
- 变比：1:1（单通道变比）
- 电感：3.8 H（标注值）
- 封装/引脚：SMD-6P（6 引脚）
- 外型尺寸：9.00 mm × 12.80 mm（0.354" × 0.504"）
- 最大安装高度：7.50 mm（0.295"）
- 安装方式：表面贴装（SMD）
- 包装：卷带（Tape & Reel）
（以上参数为概要，具体电气特性如插损、回波损耗、共模阻抗及频率响应请参阅原厂数据手册。）
三、典型应用
- 以太网接口模块（10/100Base-T及兼容应用）
- 局域网物理层（PHY）前端隔离与匹配
- 网络设备、交换机、路由器、网卡与工业以太网终端
- 需要信号隔离、共模噪声抑制及阻抗变换的通信电路
四、尺寸与封装说明
SM-LP-5001E 采用紧凑 SMD-6P 封装，长宽 12.8 mm × 9.0 mm，适合空间受限但需一定通风和绝缘间隙的板上布局。最大安装高度 7.5 mm，适用于常见的自动化贴片流程。卷带包装便于批量 SMT 生产线直接上料。
五、选型与使用建议
- 布局：建议将变压器靠近 RJ45 或 PHY 芯片放置，TX/RX 信号线尽量短且成对布线，减少不必要的串扰。
- 接地与屏蔽：合理设计共模接地与磁环屏蔽，依据系统接地策略选择是否接壳向地。
- 直流偏置与饱和：在有直流通流的场合（如 PoE）需确认器件允许的 DC 通过量，防止磁芯饱和。
- 焊接工艺：遵循 Bourns 推荐的回流温度曲线和焊膏工艺，避免过热或长时间高温造成性能退化。
- 验证：在最终产品中应对插损、回波损耗、共模抑制和隔离电压等关键指标进行验证，确保满足系统标准。
如需在特定频率、直流偏置或工业环境中使用，建议获取并参照官方数据手册与应用笔记，或与供应商技术支持确认详细参数与可靠性信息。
六、总结
SM-LP-5001E 是一款面向局域网物理层的紧凑型 SMD 变压器，具有 600 Ω 阻抗和 1:1 变比，适合用于以太网接口的信号隔离与阻抗匹配。其小型化封装与卷带包装使其便于自动化生产，在高可靠性网络设备中具有良好适用性。
