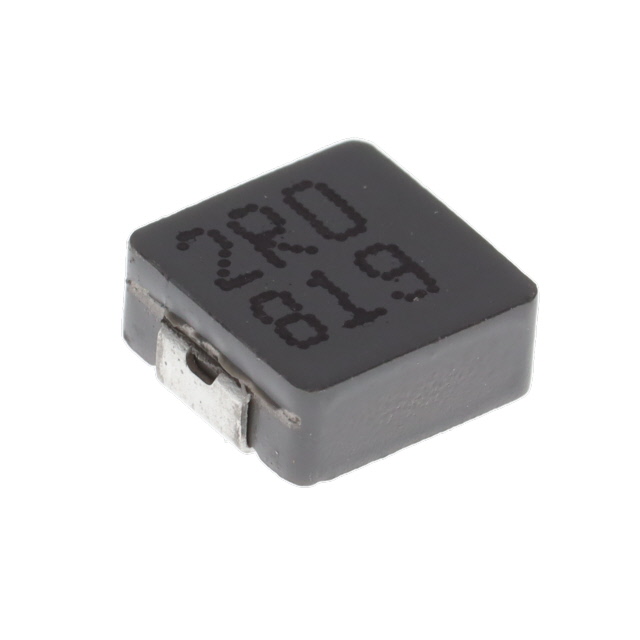

Sumida 0630CDMCDDS-2R0MC 一体成型功率电感产品概述
Sumida（胜美达）0630CDMCDDS-2R0MC是一款专为高电流、低损耗电源场景设计的一体成型功率电感，凭借紧凑封装、高电流承载能力及低直流电阻（DCR）等核心特性，广泛适配服务器、工业自动化、消费电子等领域的DC-DC转换与滤波需求，是高密度电源设计的高性价比选择。
一、产品定位与核心优势
作为Sumida功率电感系列的典型型号，该产品针对电源设计中的高电流需求、小型化趋势、低损耗要求进行了优化，核心优势体现在以下三点：
- 高电流稳定性：额定电流与饱和电流均为14.8A，无电流过载下的磁饱和风险，保证电感值在全工作电流范围内稳定，避免电源纹波异常；
- 低损耗设计：16mΩ的低DCR可显著降低直流功率损耗（14.8A下损耗约3.5W），减少散热需求，提升电源整体效率；
- 抗干扰与可靠性：一体成型结构（磁芯完全包裹线圈）大幅降低漏磁，抑制EMI干扰；同时增强抗振动、抗冲击能力，适配工业环境或移动设备的严苛工况。
二、关键参数详解
该产品的核心参数围绕电源储能与效率优化，具体如下：
参数项 规格值 应用意义 电感值 2uH ±20% 满足DC-DC转换器的储能需求，精度适配电源滤波场景的工程余量要求 额定电流（Irms） 14.8A 连续工作电流上限，适用于中高功率电源模块（如100W-200W DC-DC转换器） 饱和电流（Isat） 14.8A 电感值跌落10%时的临界电流，与额定电流一致，避免过载时电感性能突变 直流电阻（DCR） 16mΩ（典型） 直流损耗核心参数，低阻值可降低发热，减少散热片或散热铜箔的设计成本 封装尺寸 7×6.6mm SMD 紧凑表面贴装封装，适配服务器主板、笔记本电源等高密度PCB布局
三、封装与物理特性
该产品采用7×6.6mm SMD表面贴装封装，物理特性适配小型化电源设计：
- 结构设计：一体成型磁芯（ ferrite材质）完全包裹线圈，无外露导线，减少机械损伤风险；
- 尺寸适配：7mm（长）×6.6mm（宽）的小尺寸，可在有限PCB空间内实现多电感并联（提升总电流承载能力）；
- 焊接兼容性：符合IPC标准的SMD焊盘设计，适配回流焊、波峰焊等常规贴片工艺，无需特殊焊接要求。
四、典型应用场景
基于参数特性，该电感主要适用于以下高电流电源场景：
- 服务器与数据中心电源：适配1U/2U服务器的DC-DC转换模块，低损耗可提升电源效率（目标效率≥92%），高电流满足CPU、内存等负载供电；
- 工业自动化设备：用于PLC、伺服驱动器的电源滤波，一体成型结构抗振动（符合IEC 60068-2-6振动测试），适配工厂车间严苛环境；
- 消费电子高功率模块：如笔记本电脑的快充电源、游戏主机的供电模块，紧凑封装满足小型化需求，低DCR降低机身发热；
- 车载电源（可选）：若符合AEC-Q200车规标准（需确认具体批次），可用于车载DC-DC转换器，抗温湿度变化（-40℃~+125℃宽温范围）。
五、应用设计注意事项
为充分发挥产品性能，设计时需注意以下要点：
- PCB布局：电感附近避免布置敏感模拟电路（如ADC、时钟电路），减少EMI耦合；电感下方铺铜（1oz铜箔）增强散热；
- 电流裕量：设计时保留10%-15%的电流裕量（如负载电流13A时选用该电感），避免长期过载导致性能衰减；
- 散热设计：14.8A连续工作时，建议在电感周围预留0.5mm以上散热空间，或通过PCB铜箔将热量传导至系统散热片；
- 焊接工艺：回流焊温度曲线需符合Sumida推荐参数（峰值温度245℃±5℃，回流时间≤60s），避免高温损坏磁芯。
总结
Sumida 0630CDMCDDS-2R0MC是一款平衡高电流、低损耗与小型化的一体成型功率电感，适用于中高功率电源的核心储能/滤波环节。其稳定的电流特性、低EMI设计及紧凑封装，可有效降低电源设计的复杂度与成本，是服务器、工业自动化等领域的可靠选择。
