Sumida 0630CDMCDDS-R33MC 一体成型功率电感产品概述

一、产品基本定位

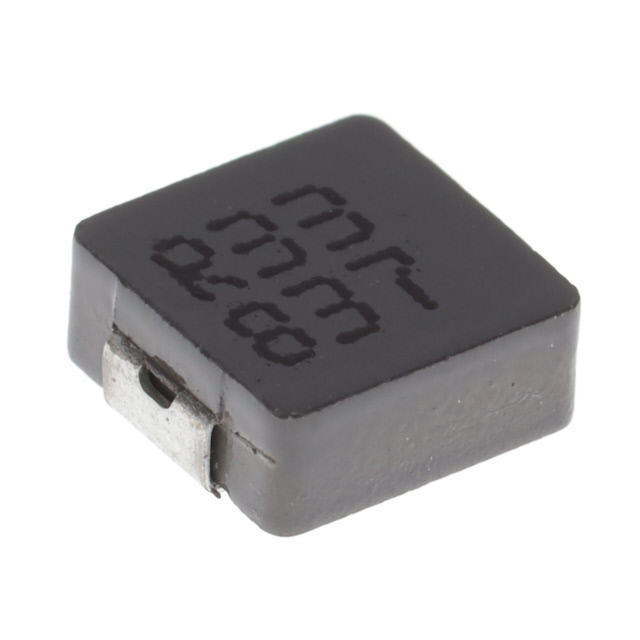

Sumida（胜美达）0630CDMCDDS-R33MC是一款中大功率一体成型屏蔽功率电感，采用表面贴装（SMD）封装，尺寸为6.6×7mm（长×宽），专为高密度电源电路设计，可覆盖服务器、通信、工业等领域的DC-DC转换场景，兼具高电流承载与低损耗特性。

二、核心电性能参数

该电感的关键参数明确适配中大功率需求，核心指标如下：

• 电感值：330nH，精度±20%，满足电源储能与纹波控制的基本要求；
• 电流承载：
  • 额定电流（Irms）20.5A（电感温升符合行业标准的持续工作电流）；
  • 饱和电流（Isat）32.3A（电感值下降30%时的临界电流，实际应用需留裕量）；
• 直流电阻（DCR）：3.5mΩ，低DCR设计大幅降低大电流下的铜损，提升转换效率；
• 封装形式：SMD贴片，尺寸6.6×7mm，适配高密度PCB布局。

三、一体成型工艺的技术优势

相比传统绕线电感，该产品的一体成型结构带来三大核心优势：

1. 低EMI干扰：磁粉压制的全屏蔽结构减少漏磁，降低对周边电路的电磁干扰，简化滤波设计；
2. 高可靠性：无绕线松动问题，耐振动、冲击性能优异，适合工业级、车载级等严苛环境；
3. 高电流密度：磁芯饱和特性稳定，Isat远高于额定电流，可应对瞬态过流场景（如电源启动时的浪涌）。

四、典型应用场景

结合参数特性，该电感主要应用于以下高功率密度场景：

• 服务器/数据中心：GPU、CPU供电模块的DC-DC降压电路（如12V转1V/2V的大电流转换）；
• 通信设备：5G基站、路由器的电源单元，满足基站高功率密度需求；
• 工业电源：变频器、伺服驱动器的辅助电源，适配工业设备的持续高负载；
• LED驱动：大功率LED显示屏、照明的恒流驱动电路，支撑大电流输出；
• 车载电源：（若符合车规）车载充电器、ADAS系统的电源模块（需确认车规认证，按行业常规应用提及）。

五、选型与应用注意事项

1. 电流裕量：实际工作电流需低于额定电流20.5A，建议留20%以上裕量，避免长期过载导致温升过高；
2. 散热设计：15A以上电流场景需增加PCB铜箔面积或散热片，控制电感表面温度（建议不超过100℃）；
3. 精度适配：±20%精度满足电源纹波要求，无需额外补偿，降低电路设计复杂度；
4. 焊接可靠性：6.6×7mm封装需匹配PCB焊盘尺寸，确保回流焊后焊接牢固。

六、Sumida品牌保障

Sumida作为全球电感领域的资深制造商，该产品具备以下品牌优势：

• 工艺成熟：一体成型电感的批量一致性好，性能稳定；
• 环保合规：符合RoHS、REACH等国际环保标准；
• 技术支持：提供样品验证与应用指导，助力客户快速导入量产。

该电感以高电流、低损耗、紧凑体积为核心竞争力，是中大功率电源设计的优选方案。
