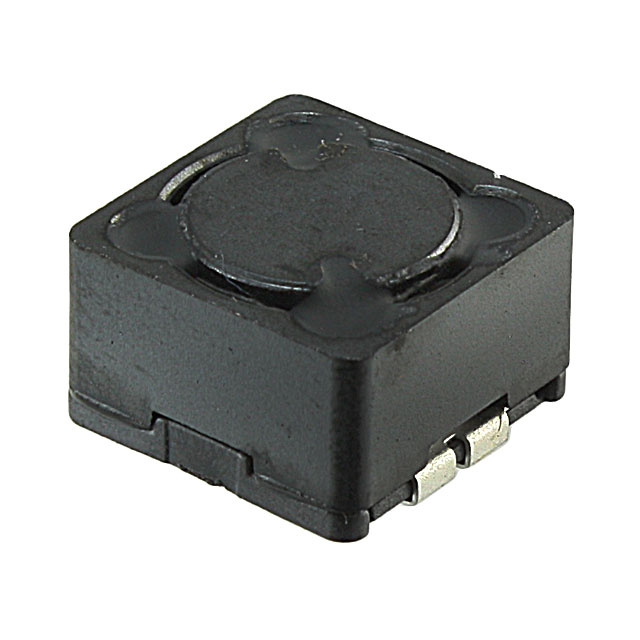

SRR1208-100ML 产品概述
一、产品简介
SRR1208-100ML 是 BOURNS 提供的一款屏蔽绕线贴片电感，标称电感值 10µH，公差 ±20%，适合中高电流的电源滤波与储能场合。封装为 SMD，外形尺寸 12.7 × 12.7 mm，结构为屏蔽绕线以降低磁辐射和相互干扰，规格面向对电磁兼容性和功率密度有要求的应用。
二、关键电气参数
- 电感值：10 µH（±20%）
- 额定电流：5 A（连续工作建议值）
- 饱和电流 (Isat)：6.7 A（磁芯开始明显降感时的参考值）
- 直流电阻 (DCR)：最大 21 mΩ
- 类型：屏蔽绕线电感（非标准型号）
三、性能与应用意义
屏蔽绕线结构有利于抑制漏磁，适用于开关电源输入/输出滤波、降压（Buck）电路、LED 驱动、电机驱动及通讯设备电源模块。较低的 DCR 有利于降低导通损耗，但在满载时仍需关注 I²R 发热。例如在额定电流 5 A 下，损耗约为 0.525 W（P = I²·DCR），需采取良好散热和布板措施。
四、选型与使用建议
- 连续电流优先以额定电流为准，若存在大幅峰值脉冲，请以饱和电流 Isat 作为峰值参考并保留裕量。
- DCR 影响效率与发热，系统设计时应计算功耗并验证温升，以免超过器件或周边元件的温度限制。
- 屏蔽型利于降低 EMI，但仍需配合布局、走线和旁路电容进行系统级抑制。
- 由于为非标准款，采购时确认交期与最小起订量。
五、封装与焊接注意
SMD 12.7×12.7 mm 尺寸便于自动贴装。推荐按照制造商的回流焊工艺曲线进行焊接，避免过猛的温度梯度或机械应力导致绕组损伤。焊盘设计应兼顾机械支撑与热散发，必要时在器件下方或附近提供铜层以利散热。
六、可靠性与测试
在验证阶段应进行电感值、直流电阻、温升、耐振动与冲击测试；并在工作温度范围和典型开关频率下测量实际电感与损耗。对关键应用（如汽车、工业）建议遵循相应的环境与寿命规范进行评估。
七、总结
SRR1208-100ML 以 10µH、5A 连续电流、低 DCR（≤21 mΩ）和屏蔽绕线结构，适用于需要较高电流处理能力且注重 EMI 控制的电源与滤波场合。选用时应重视饱和电流和温升评估，并与供应商确认非标准型号的供货与技术资料。
