F0503S-2WR3L 隔离降压电源模块产品概述
F0503S-2WR3L是海凌科（HI-LINK）推出的2W小功率隔离降压电源模块，针对低功耗电路的安全供电需求优化设计，兼具紧凑体积、可靠保护与宽温适应性，适用于物联网、工业控制、消费电子等多场景。
一、产品核心定位与功能
该模块属于稳压隔离降压型电源，核心功能是将4.5~5.5V的输入电压稳定转换为3.3V输出，同时通过3kVrms电气隔离解决电路间的共地干扰问题，为MCU、传感器等敏感电子元件提供稳定、安全的供电。
二、关键性能参数解析
1. 输入输出特性
- 输入电压范围：4.5V~5.5V，覆盖常见5V电源（如USB供电、电池组），兼容性强；
- 输出电压：3.3V（稳压），最大输出电流606mA，额定功率2W，满足低功耗负载供电需求；
- 纹波噪声：30mVp-p，低纹波设计适合对电源噪声敏感的电路（如模拟传感器、高精度ADC）。
2. 效率与频率
- 转换效率：82%，在2W小功率场景下效率优异，减少自身发热；
- 开关频率：100kHz，中频设计平衡电磁干扰（EMI）与滤波难度，无需复杂EMC设计即可满足多数应用。
3. 隔离与负载能力
- 隔离电压：3kVrms，符合安全标准，有效隔离输入输出端干扰，保护后端电路；
- 最大容性负载：2400μF，带载能力强，支持后端大电容滤波，进一步降低输出纹波。

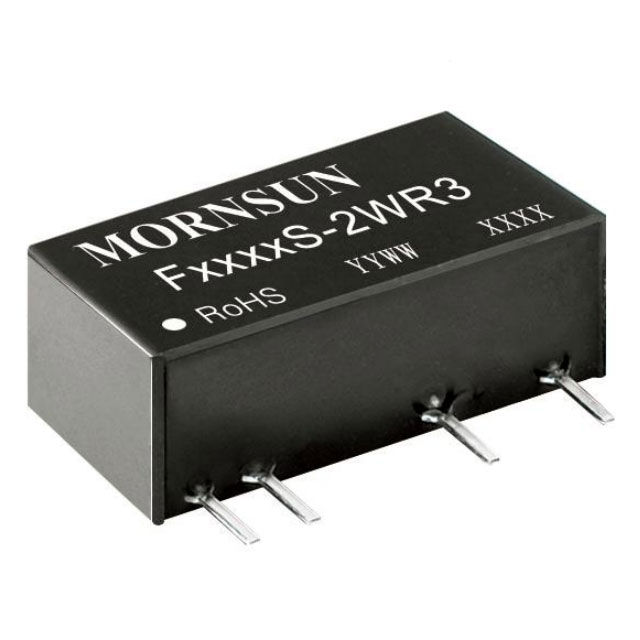

三、封装与物理特性
模块采用SIP直插封装，尺寸为19.5mm（长）×7mm（宽）×10mm（高），体积紧凑，可直接焊接在PCB板上，无需额外散热片（2W功率下自身发热可控），适合空间受限的设备（如小型终端、嵌入式模块）。
四、保护机制与可靠性
内置双重保护提升系统稳定性：
- 短路保护：输出短路时自动切断输出，故障排除后自动恢复，避免模块或负载损坏；
- 过热保护：内部温度超阈值时关断输出，温度回落至安全范围后自动重启，适应长时间工作或环境温度变化。
此外，模块工作温度范围为**-40℃~+85℃**，覆盖工业级宽温要求，可在极端环境（户外、车载）下稳定运行。
五、典型应用场景
该模块特性适配多种低功耗隔离供电场景：
- 物联网终端：传感器节点、低功耗MCU（如STM32L系列）、无线通信模块（WiFi/Bluetooth）供电；
- 小型工业控制：PLC辅助电路、电机驱动控制板隔离供电；
- 消费电子：便携式设备（智能手环、小型医疗仪器）辅助电源；
- 汽车电子：车载传感器、低功耗车载终端供电（宽温适配车载环境）；
- 医疗电子：小型监护设备、诊断仪器隔离供电（3kV隔离满足医疗安全要求）。
六、选型优势总结
F0503S-2WR3L核心优势在于：
- 安全隔离：3kVrms隔离电压解决共地干扰；
- 紧凑体积：SIP封装适合空间受限场景；
- 可靠保护：短路+过热双重保护提升系统稳定性；
- 宽温适配：-40℃~+85℃工业级温度范围；
- 低纹波设计：30mVp-p满足敏感电路需求。
综上，该模块是低功耗隔离降压场景的高性价比选择，可快速集成到各类电子设备中。
