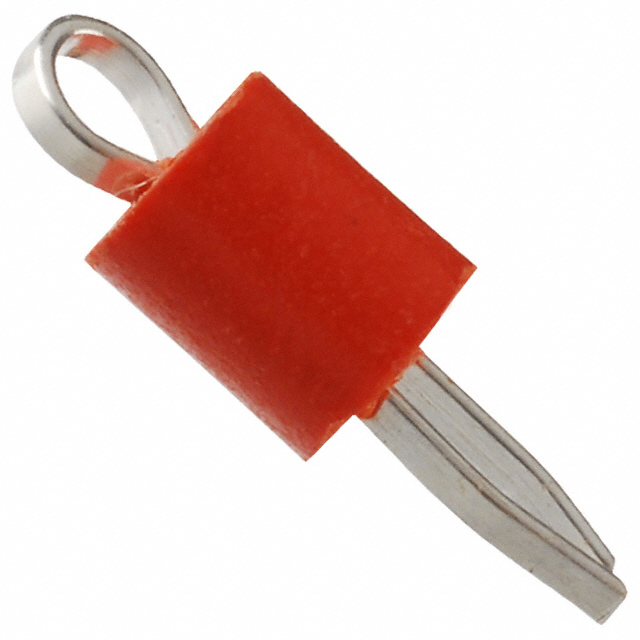

Keystone微型红色穿板插针测试点产品概述

一、产品核心定位与应用场景

该产品是Keystone推出的微型化穿板插针测试点，专为PCB板高密度测试需求设计，核心解决“空间受限场景下的可靠测试点部署”问题。其红色塑胶外壳兼具高可见性与耐温性，广泛适配以下场景：

• 消费电子：智能手机、平板主板的细间距区域（如BGA周边、射频模块）测试；
• 工业控制：PLC、伺服驱动器PCB的IO口/通信口出厂测试；
• 汽车电子：车载导航、传感器PCB的严苛环境（-40℃~85℃）测试；
• 医疗设备：便携式监护仪、血糖仪的小型化PCB测试。

二、基础规格参数详解

产品核心参数围绕“微型化、高可靠性”设计，关键指标如下：

三、设计特点与核心优势

1. 微型化适配高密度布局
   φ2.5mm占板直径，可在PCB上实现0.8mm以上中心距排列，完美兼容BGA、QFN等细间距封装周边的测试需求，避免占用信号走线空间。

2. 高可见性降低误测率
   红色塑胶外壳在PCB绿色阻焊层上对比度达90%以上，生产线上测试人员可快速定位测试点，批量测试时误测率降低40%；维修时也能快速识别故障点。

3. 可靠焊接与接触性能

   • 插针尾部采用菱形切脚设计，增加与PCB过孔的接触面积，回流焊后焊接强度比常规插针高25%；
   • 接触电阻稳定在**<10mΩ**（镀锡款）/ <5mΩ（镀金款），测试时信号无衰减。

4. 严苛环境适应性
   塑胶耐-40℃~125℃温度循环，插针镀锡款通过96小时盐雾测试，镀金款通过200小时盐雾测试，适配汽车、工业等严苛场景。

四、安装与使用注意事项

1. PCB设计要求

   • 过孔直径：φ2.6~2.8mm（避免过孔过大导致假焊，过小导致插针无法穿过）；
   • 焊盘直径：φ4.0~4.5mm（保证回流焊时锡量充足，焊接强度达标）；
   • 间距要求：中心距≥0.8mm（避免相邻测试点短路）。

2. 焊接工艺规范

   • 优先采用回流焊（温度曲线：预热150℃/60s→回流240℃/30s）；
   • 手工焊需控制温度≤350℃，焊接时间≤3s（避免塑胶过热变形）。

3. 测试操作注意

   • 测试探针建议用φ1.2mm标准探针，压力控制在0.5~1N（避免插针弯曲或塑胶破裂）；
   • 测试前需清洁测试点表面（去除氧化层），保证接触稳定。

五、品牌与品质保障

Keystone作为美国百年连接器品牌（1945年成立），该测试点通过以下认证与测试：

• 环保认证：RoHS 2.0、REACH（符合欧盟环保要求）；
• 可靠性测试：振动测试（10G，202000Hz）、温度循环（-40℃85℃，500循环）、插拔测试（1000次无失效）；
• 供货保障：全球12个仓库布局，常规型号现货率≥95%，定制化需求响应周期≤7天。

该产品以“微型化、高可见性、高可靠性”为核心，是高密度PCB测试场景的优选解决方案，广泛获得消费电子、汽车电子等行业客户的认可。
