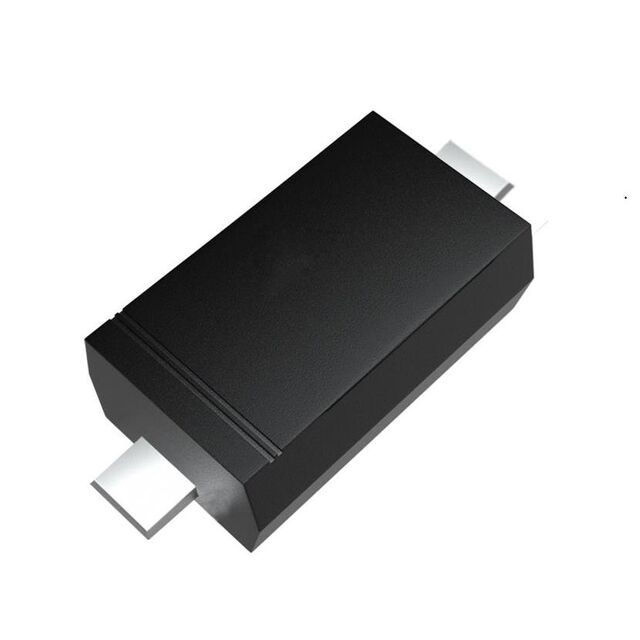

ESD5Z5.0 产品概述
概要
ESD5Z5.0 是由 SHIKUES（时科）品牌推出的高性能静电和浪涌保护（TVS/ESD）器件，专为各种电子设备提供强大的电压过压保护。该器件设计用于防护敏感电子元器件免受静电放电（ESD）和浪涌电流的损害，确保设备的可靠性和长寿命。
基础参数
- 击穿电压（Vc）: 6.2V
- 这是指在正常工作条件下，TVS开始进行电流分流并保护下游设备的电压阈值。
- 反向截止电压（Vrwm）: 5V
- 表示TVS在反向偏置状态下可以承受的最大电压，不会发生击穿或损坏。
- 反向漏电流（Ir）: 1uA
- 在反向截止状态下，通过TVS的极小电流，表明其在正常工作状态下的低能耗特性。
- 峰值脉冲功率（Ppp）: 174W
- 指出TVS能够在短时间内承受的最大功率，反映其对高能量过压事件的耐受能力。
- 峰值脉冲电流（Ipp）: 9.4A
- 表示TVS能够在短时间内承受的最大电流，体现其对高电流冲击的处理能力。
- 工作温度范围: -55℃ ~ +150℃
- 该范围保证了TVS在极端环境条件下仍能稳定工作，适用于各种严苛应用场景。
- 最大钳位电压: 18.6V
- 当过压事件发生时，TVS会将电压钳制在这个水平，防止下游设备受到损害。
- 极性: 单向
- 只能在一个方向上进行保护，适用于单向电源或信号线路的保护。
- 类型: ESD
- 专为静电放电保护设计，能够快速响应和分流静电冲击。
应用场景
ESD5Z5.0 适用于以下几个主要应用场景：
电子设备输入/输出端口保护
- 对于USB接口、RS-232接口、Ethernet接口等，ESD5Z5.0 可以有效防护这些敏感端口免受静电和浪涌的影响。
电源线路保护
- 在电源输入端或输出端使用 ESD5Z5.0，可以保护电源模块和下游设备免受电压过高或静电冲击。
通信设备保护
- 无线通信设备、有线通信设备以及其他通信系统中的关键组件都可以通过 ESD5Z5.0 获得可靠的保护。
汽车电子系统 -汽车电子系统中常见的高能量过压事件可以通过 ESD5Z5.0 进行有效钳制和分流，确保系统的稳定运行。
工业控制系统
- 在工业控制环境中，ESD5Z5.0 可以保护控制器、传感器和执行器等关键组件免受电磁干扰（EMI）和静电损害。
特点与优势
高能量吸收能力:
- 峰值脉冲功率高达174W，能够处理高能量过压事件，确保下游设备的安全。
快速响应时间:
- 作为ESD保护器件，ESD5Z5.0 具有极快的响应时间，可以在纳秒级别内开始工作，保护敏感元器件。
宽工作温度范围:
- 支持从-55℃到+150℃的广泛温度范围，使其适用于各种极端环境下的应用。
低漏电流设计:
- 在正常工作状态下，反向漏电流仅为1uA，减少了对系统的能耗影响。
单向保护模式:
- 专为单向电源或信号线路设计，简化了布局和使用过程。
安装与使用注意事项
正确极性连接:
- 确保TVS的正极和负极与被保护电路的极性一致，以避免反向偏置导致的损坏。
适当布局设计:
- 将TVS尽可能靠近需要保护的敏感元器件，以减少引线效应并提高保护效果。
热设计考虑:
- 在高功率应用中，需要考虑TVS的热管理问题，确保其在长时间工作状态下不会过热。
通过以上介绍，可以看到SHIKUES品牌的ESD5Z5.0是高性能、可靠性强且适用范围广泛的一款TVS/ESD保护器件。它不仅能够提供强大的静电和浪涌保护，还具有宽工作温度范围和低能耗特性，非常适合用于各种需要高可靠性的电子设备中。
