Littelfuse SMF24CA 双向TVS二极管产品概述
一、产品定位与核心类型
SMF24CA是美国力特（Littelfuse）推出的表面贴装双向瞬态抑制二极管（TVS），属于SMF系列24V电压等级型号，专为电子电路的瞬态过压防护设计。其核心作用是通过纳秒级响应速度，快速钳制静电放电（ESD）、电快速瞬变脉冲群（EFT）及浪涌等瞬态干扰，保护敏感电子元件（如MCU、传感器、接口芯片）免受不可逆损坏，是中低压电路防护的高性价比解决方案。
二、关键电气参数解析
SMF24CA的电气参数精准匹配工业及消费电子的防护需求，核心参数的设计逻辑清晰：
- 电压与极性：双向极性可同时防护电路正负方向的瞬态过压；反向截止电压（Vrwm）为24V（正常工作时允许的最大反向直流电压），击穿电压（Vbr）典型值26.7V（TVS导通的临界电压），确保电路在额定电压下稳定运行，无多余压降损耗。
- 脉冲耐受能力：峰值脉冲功率（Ppp）达200W，峰值脉冲电流（Ipp）为5.1A，可承受单次或重复的中等强度瞬态脉冲；钳位电压（Vc）典型值38.9V（脉冲峰值电流下TVS两端的最大电压），为后级电路提供充足保护裕量。
- 漏电流与响应：反向漏电流（Ir）仅1μA（典型值），远低于常规TVS的漏电流水平，可最大程度减少对电路正常工作的影响；响应速度<1ns（Littelfuse SMF系列典型值），能瞬间抑制瞬态过压。
三、多标准防护性能
SMF24CA通过3项国际电磁兼容（EMC）标准认证，覆盖常见瞬态干扰场景：
- IEC 61000-4-2（ESD防护）：满足人体接触/设备接触静电放电防护要求，可应对±8kV（接触）或±15kV（空气）的ESD脉冲，避免接口或芯片被静电击穿；
- IEC 61000-4-4（EFT防护）：针对开关切换、电机启停产生的高频脉冲群干扰，快速响应并抑制脉冲群，保护PLC、通信接口等敏感电路；
- IEC 61000-4-5（浪涌防护）：支持1.2/50μs或8/20μs浪涌脉冲防护，应对雷电感应、电源开关浪涌等强瞬态干扰，适用于户外或工业现场环境。
四、封装设计与环境适应性

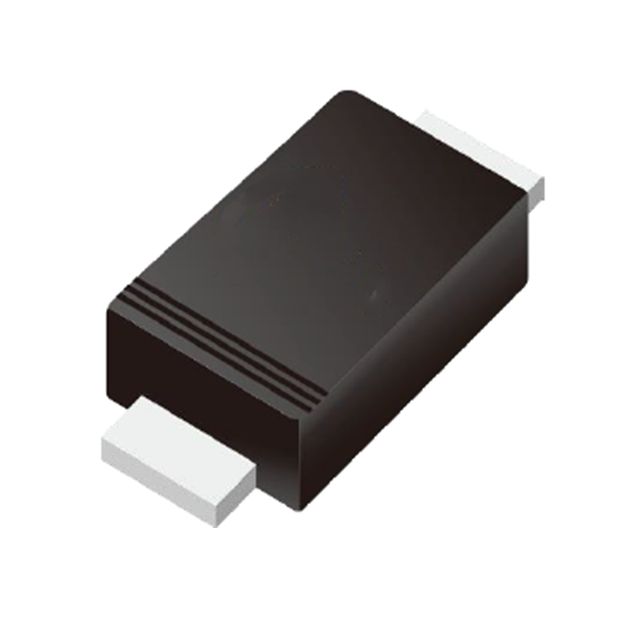

- 封装规格：采用SOD-123F表面贴装封装（典型尺寸：长2.4±0.2mm、宽1.6±0.15mm、高1.0±0.lmm），尺寸紧凑且兼容自动化贴片生产，适合高密度PCB设计（如智能手机、小型工业模块）；
- 环境适应性：工作温度范围为-65℃至+150℃，覆盖工业级（-40℃+85℃）及部分汽车级（-40℃+125℃）场景的温度需求；封装材料具备良好耐湿性（符合MIL-PRF-19500标准），可在潮湿、高低温交替的环境下长期稳定工作。
五、典型应用场景
SMF24CA的小尺寸、宽温特性及多标准防护能力，使其适配多个领域：
- 消费电子：智能手机、平板电脑、笔记本电脑的USB、HDMI等接口防护，避免插拔浪涌或静电损坏；
- 工业控制：PLC、传感器、RS485/CAN总线接口的瞬态防护，应对工业现场的电磁干扰；
- 通信设备：路由器、交换机、基站的接口电路防护，抑制雷电感应或电源浪涌；
- 汽车电子：车载信息娱乐系统、胎压监测传感器的辅助防护（需结合汽车级认证，但温度范围覆盖部分车载场景）。
总结
SMF24CA凭借双向防护、高脉冲耐受、宽温特性及小尺寸封装，成为中低压电路瞬态防护的可靠选择，广泛适配消费电子、工业及通信等领域的设计需求，可有效降低电路因瞬态干扰导致的故障风险。
