SRV05-4A 静电放电保护器件产品概述
一、产品基本定位与身份

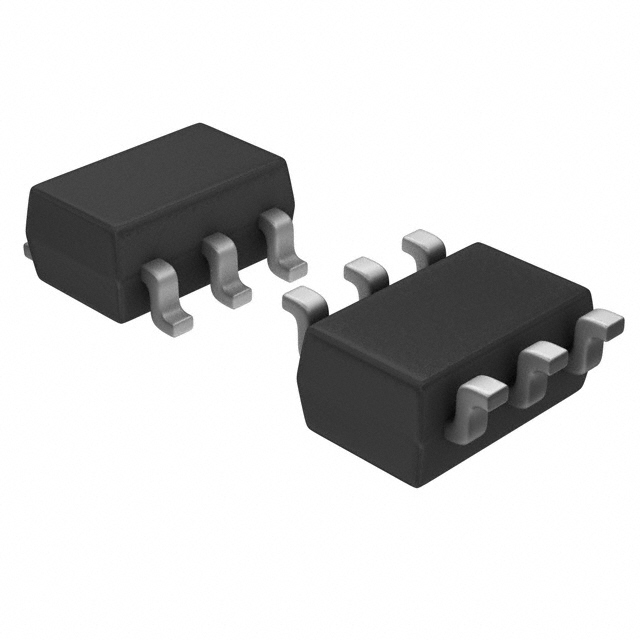

SRV05-4A是捷捷微（JJW）推出的一款小型化表面贴装静电放电（ESD）保护器件，专为敏感电子电路的瞬态过压防护设计。该器件采用SOT-23-6封装，体积紧凑，适配高密度PCB布局需求，广泛应用于消费电子、通信、工业控制等领域的信号接口防护，核心作用是快速泄放静电脉冲，避免后级敏感元件（如IC、传感器）被过压损坏。
二、核心电气特性解析
SRV05-4A的关键电气参数明确了其防护能力边界，具体如下：
- 反向截止电压（Vrwm）：5V，指器件在反向偏置状态下可长期稳定工作的最大电压，此时器件处于截止状态，不影响正常电路信号传输，避免静态干扰；
- 击穿电压（Vbr）：典型值6V，是器件在反向偏置下开始导通的电压阈值，当静电脉冲电压超过该值时，器件快速从截止态切换为导通态，启动泄放机制；
- 钳位电压（Vc）：峰值脉冲下15V，即ESD脉冲冲击时，器件将后级电路电压钳位至的最大安全值，有效限制敏感元件的过压应力，避免击穿或性能退化；
- 峰值脉冲电流（Ipp）：5A（8/20μs波形），对应IEC 61000-4-2标准的ESD脉冲测试，器件可承受的最大瞬态放电电流，满足多数民用/工业场景的静电防护需求；
- 温度特性：工作温度范围-40℃85℃（工业级通用范围），存储温度-55℃125℃，适配不同环境下的长期可靠运行。
三、典型应用场景
SRV05-4A的防护能力匹配多类电子设备的静电风险场景，常见应用包括：
- 消费电子接口：智能手机、平板电脑的USB Type-C、耳机孔、SIM卡槽等插拔式接口，频繁插拔易积累静电，需快速泄放防护；
- 通信设备端口：路由器、交换机的以太网RJ45接口、射频（RF）信号端口，避免静电干扰导致数据传输错误或模块损坏；
- 工业控制模块：PLC（可编程逻辑控制器）的数字输入输出端口、传感器信号接口，工业环境中静电放电可能引发设备误动作；
- 小型医疗仪器：便携式血糖仪、血压计的信号输入端口，静电防护需满足医疗设备的可靠性要求；
- 车载通用接口：车载信息娱乐系统的USB接口、按键输入端口，适配车内常规温度与湿度环境。
四、封装与可靠性设计
- 封装规格：采用SOT-23-6封装，尺寸约1.6mm×2.9mm×1.1mm，引脚间距0.95mm，适合自动化贴装，可有效节省PCB空间，适配小型化产品设计；
- 合规性：符合RoHS 2.0及REACH标准，采用无铅焊料，适配现代电子制造工艺，满足环保要求；
- 可靠性测试：经过IEC 61000-4-2 Level 4级ESD测试（接触放电±8kV、空气放电±15kV），多次脉冲冲击后无参数漂移；湿度敏感度等级为Level 1，无需干燥存储，降低生产与仓储成本。
五、使用注意事项
- 布局建议：器件应尽量靠近被保护电路的输入端口安装，减少引线电感，提升瞬态防护响应速度（引线电感会削弱钳位效果）；
- 极性识别：注意反向截止电压的极性，避免接反导致器件提前导通或失效（需参考 datasheet 引脚定义）；
- 电流扩容：若需更高脉冲电流防护（如超过5A），可采用多个器件并联，但需确保各器件参数一致性（如Vbr、Vc偏差≤5%）；
- 降额使用：实际工作电压建议控制在Vrwm的80%以内（即≤4V），延长器件使用寿命，避免长期高应力运行导致性能衰减。
SRV05-4A凭借紧凑封装、明确的防护参数及广泛的适配性，成为中低端电子设备信号接口ESD防护的实用选择，适合对成本敏感且需基础静电防护的应用场景。
