SDD32C05L01 产品概述
一、产品简介
SDD32C05L01 是台湾君耀（Brightking）推出的一款单路双向ESD二极管，封装为 SOD-323。该器件专为对抗静电放电和瞬态浪涌设计，在保护端口和敏感电路免受高能瞬态干扰方面性能可靠，适用于消费电子、工业接口及通讯终端的浪涌/ESD防护。
二、主要参数
- 钳位电压（Vclamp）：15 V（典型/最大值请参照详细规格书）
- 击穿电压（Vbr）：6 V
- 反向截止电压（Vrwm）：5 V
- 峰值脉冲电流（Ipp）：10 A（IEC/1ms或相关脉冲条件下）
- 反向电流（Ir）：约 5 µA（在 Vrwm 条件下）
- 结电容（Cj）：约 100 pF
- 通道数：单路，极性：双向
- 品牌/型号：Brightking（台湾君耀） SDD32C05L01
- 封装：SOD-323
- 防护等级：符合 IEC 61000-4-2 标准
三、主要特点
- 双向结构，可同时对正负极性瞬态进行钳位，便于保护双向或交流信号线。
- 单通道封装，体积小、布局灵活，适合空间受限的电路板。
- 峰值脉冲电流 10A，应对常见静电和短时脉冲能量能力良好。
- 结电容 100 pF，提供有效能量吸收，但对高频高速信号有一定影响（见选型注意）。
四、典型应用场景
- 5V 等低压信号接口防护（USB 2.0 非高速线、GPIO、控制信号等）；
- 耳机、音频接口、按键/触摸面板、遥控接收器等易受ESD影响的外设；
- 工业控制端口、用户接口（I/O、RS232/TTL低速链路）及一般电源浪涌保护。

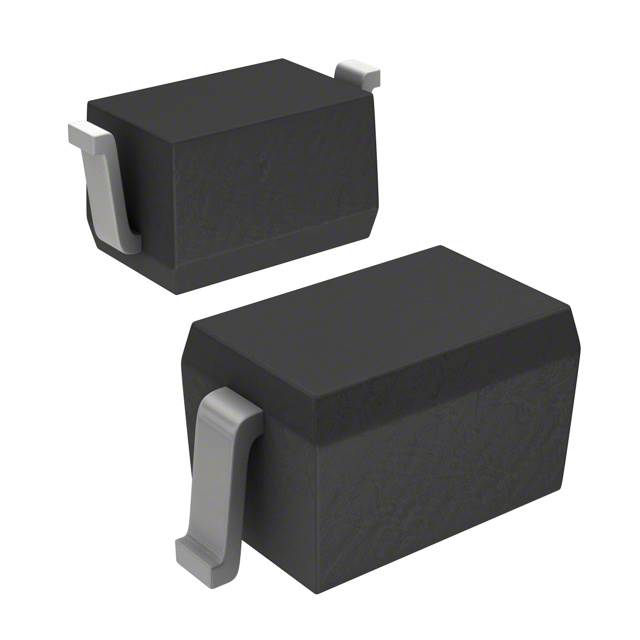

五、封装与引脚说明
SOD-323 小型表面贴装封装，适合自动贴装工艺。器件为双向结构，通常两端分别接入被保护信号线和参考地（或对称两线），安装时应靠近被保护接入口，以最小化 PCB 走线电感。
六、典型电路与使用注意
- 布局建议：器件应靠近连接器或外部引脚放置，至地的回流路径应短而宽，使用完整地平面或多孔过孔以降低回路电感。
- 信号完整性：结电容约 100 pF，对于高速差分信号（如 USB 2.0/3.0、HDMI 等）可能引入明显负载与失真，不推荐用于高频数据线；适合低速或单端信号。
- 能量管理：Ipp 为瞬态能力指标，不能用于长期持续浪涌；若设备可能遭受高能脉冲，建议配合限流电阻或更高能量的浪涌抑制器件使用。
七、可靠性与标准
该型号设计用于满足 IEC 61000-4-2 静电放电测试要求，可靠性良好。实际防护性能与 PCB 设计、接地和外部环境有关，建议在产品开发阶段进行完整的系统级抗扰度测试。
八、选型建议
选择本器件时应确认：被保护线路的正常工作电压不超过 Vrwm（5 V）；被保护信号对结电容敏感度是否允许 100 pF 的加载；系统可能遭受的脉冲能量是否在器件 Ipp 能承受范围内。如需更低电容或更高脉冲能量能力，可考虑同系列或其他封装/参数的替代件。
九、订购信息
型号：SDD32C05L01
品牌：Brightking（台湾君耀）
封装：SOD-323
在采购或设计导入前，请查阅厂商完整规格书与典型波形曲线，以获得详细的测试条件和应用说明。
