RCLAMP0504N.TCT
图片源于供应商或网络,实物可能存在差异,请以实物为准

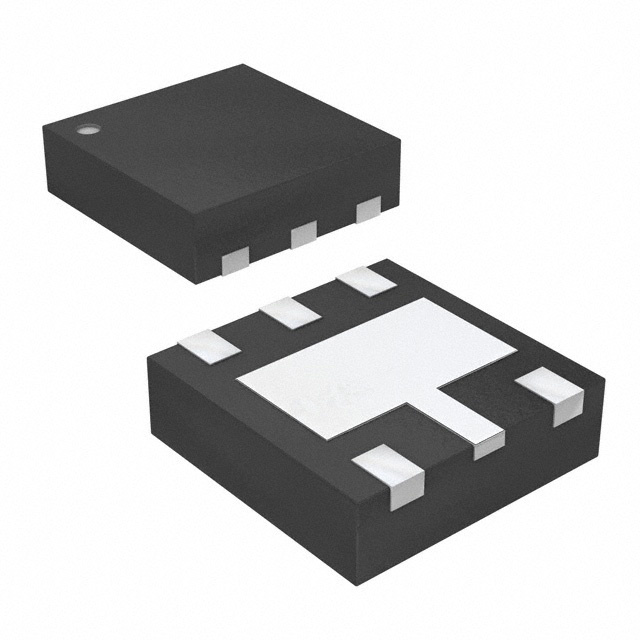

RCLAMP0504N.TCT

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Semtech Corporation

品牌:

Semtech Corporation

型号:

RCLAMP0504N.TCT

编号:

D1493654

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

TVS DIODE 5VWM 17.5VC SLP2020P6

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：17.5V 夹子 12A（8/20µs） Ipp TVS - 二极管 表面贴装型 SLP2020P6


产品参数

产品属性 属性值
不同 Ipp 时电压 - 箝位（最大值） 17.5V
不同频率时电容 3pF @ 1MHz
供应商器件封装 SLP2020P6
制造商 Semtech Corporation
功率 - 峰值脉冲 300W
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
单向通道 4
基本产品编号 RCLAMP0504
安装类型 表面贴装型
封装、外壳 6-UDFN 祼焊盘
工作温度 -55°C ~ 125°C（TJ）
应用 通用
电压 - 击穿（最小值） 6V
电压 - 反向断态（典型值） 5V（最大）
电流 - 峰值脉冲 (10、1000µs) 12A（8、20µs）
电源线路保护 是
类型 转向装置（轨至轨）
系列 RailClamp®
零件状态 在售

PDF描述：RailClamp® Low Capacitance TVS Diode Array RailClamp ？低电容TVS二极管阵列

产品概述

RCLAMP0504N.TCT 产品概述

一、产品概述

RCLAMP0504N.TCT 是一款针对 5V 工作环境设计的瞬态电压抑制二极管（TVS），基于 SEMTECH SLP2020P6 封装工艺。器件为四路保护结构，典型应用包括接口保护、信号线防护与受限空间的浪涌/静电防护。其小型封装和低结电容特性使其非常适合高速数据线与低电容敏感电路。

二、主要参数

  • 反向工作电压 Vrwm：5 V
  • 击穿电压（Vbr）：6 V（典型）
  • 钳位电压（Vc）：17.5 V
  • 峰值脉冲电流 Ipp：12 A（8/20 μs）
  • 峰值脉冲功率 Ppp：300 W（8/20 μs）
  • 反向泄漏电流 Ir：5 μA
  • 单位结电容 Cj：3 pF
  • 通道数：四路
  • 工作温度范围：-55 ℃ 至 +125 ℃（Tj）
  • 类型：TVS（瞬态抑制）
  • 封装：SLP2020P6（小型贴片）

三、典型应用

  • USB、UART、I2C 等 5V 接口的静电和浪涌保护
  • 工业控制、传感器接口、电源输入端保护
  • 通信设备和便携电子产品的差分/单端信号线防护
  • 满足对高速信号且对电容敏感的场合

四、封装与布局要点

SLP2020P6 小型贴片封装便于在空间受限的 PCB 上部署。为发挥最佳防护效果，应尽可能靠近被保护引脚放置 TVS 器件，走线短且宽，确保良好接地回流路径。低结电容（3 pF）有利于最小化对高速信号的影响。

五、设计建议

  • 对于敏感信号线，优先采用单独保护通道并保持最短布局距离；
  • 在电源入口或总线线上可并联滤波器或串联阻抗以分担冲击能量；
  • 注意钳位电压 17.5 V 在极端浪涌条件下的电压行为，确保下游器件耐受。

六、可靠性与认证

本器件支持 IEC 61000-4-2（静电放电）、IEC 61000-4-4（电快速瞬变/脉冲群）及 IEC 61000-4-5（浪涌）等测试等级，适合工业与消费类环境的电磁兼容防护需求。工作温度范围宽，适用于严苛环境的长期可靠性设计。

总结：RCLAMP0504N.TCT 以其小型化、多通道、低电容与较高浪涌处理能力，在 5V 系统的接口与电源保护上提供了均衡的性能与实用性，是需要兼顾高速信号完整性与抗扰能力设计的优选器件。
