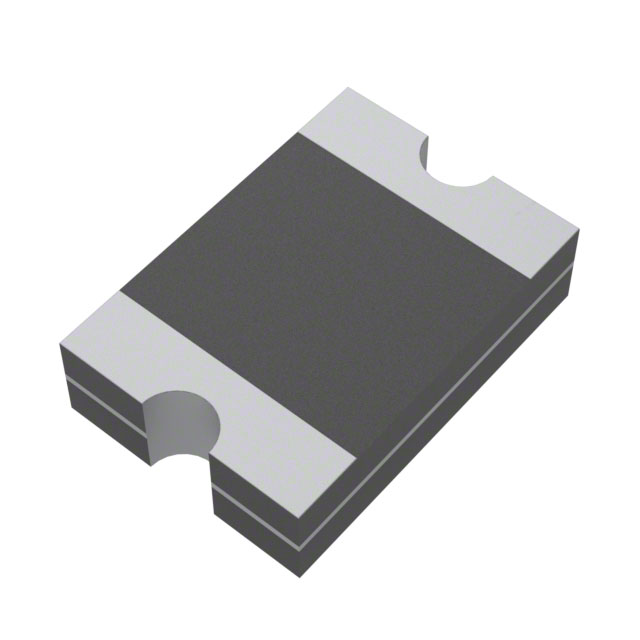

SMD1210B035TF 产品概述
1. 产品简介
SMD1210B035TF 是一款由台湾君耀（Brightking）公司生产的自恢复保险丝，采用1210封装规格。该产品设计用于在电路发生过流或短路时提供保护，能够在故障排除后自动恢复，无需人工更换。其额定保持电流为350mA，最大电压为6V，适用于各种低电压电子设备的过流保护。
2. 主要特性
- 保持电流：350mA
- 初始态阻值（最小值）：320mΩ
- 跳闸电流：700mA
- 最大动作时间：200ms
- 最大电压：6V
- 最大电流：100A
- 消耗功率：600mW
- 跳断后阻值（最大值）：1.3Ω
- 工作温度范围：-40℃ ~ +85℃
3. 应用场景
SMD1210B035TF 广泛应用于各种需要过流保护的电子设备中，包括但不限于：
- 消费电子产品：如手机、平板电脑、笔记本电脑等。
- 家用电器：如电视、音响、洗衣机等。
- 工业控制设备：如PLC、传感器、电机驱动器等。
- 汽车电子：如车载娱乐系统、导航系统、照明系统等。
4. 工作原理
自恢复保险丝（PTC Resettable Fuse）是一种正温度系数热敏电阻，其阻值随温度升高而急剧增加。在正常工作条件下，保险丝处于低阻态，允许电流通过。当电路发生过流或短路时，电流增大导致保险丝发热，阻值迅速增加，从而限制电流，保护电路。当故障排除后，保险丝冷却，阻值恢复至低阻态，电路恢复正常工作。
5. 产品优势
- 自动恢复：故障排除后自动恢复，无需人工更换，节省维护成本。
- 快速响应：最大动作时间仅为200ms，能够迅速切断过流，保护电路。
- 高可靠性：采用优质材料制造，具有良好的耐热性和稳定性，确保长期可靠工作。
- 小型化设计：1210封装规格，适合高密度PCB布局，节省空间。
6. 技术参数详解
- 保持电流（Hold Current）：350mA，表示在正常工作条件下，保险丝能够持续通过的最大电流。
- 跳闸电流（Trip Current）：700mA，表示当电流达到此值时，保险丝将迅速跳闸，切断电路。
- 初始态阻值（Initial Resistance）：320mΩ，表示在正常工作条件下，保险丝的电阻值。
- 跳断后阻值（Tripped Resistance）：1.3Ω，表示在跳闸状态下，保险丝的电阻值。
- 最大电压（Maximum Voltage）：6V，表示保险丝能够承受的最大工作电压。
- 最大电流（Maximum Current）：100A，表示保险丝能够承受的最大瞬时电流。
- 消耗功率（Power Dissipation）：600mW，表示保险丝在正常工作条件下的功率消耗。
- 工作温度范围（Operating Temperature Range）：-40℃ ~ +85℃，表示保险丝能够正常工作的环境温度范围。
7. 使用注意事项
- 选择合适的保持电流：根据电路的实际工作电流选择合适的保持电流，确保保险丝在正常工作条件下不会误动作。
- 避免过压使用：确保工作电压不超过最大电压6V，以免损坏保险丝。
- 考虑环境温度：在高温或低温环境下使用时，需考虑温度对保险丝性能的影响。
- 正确安装：采用适当的焊接工艺，确保保险丝与PCB板良好接触，避免虚焊或冷焊。
8. 结论
SMD1210B035TF 是一款高性能的自恢复保险丝，具有自动恢复、快速响应、高可靠性等优点，广泛应用于各种电子设备的过流保护。其小型化设计和优异的电气性能，使其成为现代电子设备中不可或缺的保护元件。通过合理选择和使用，SMD1210B035TF 能够有效提高电路的可靠性和安全性，延长设备的使用寿命。
