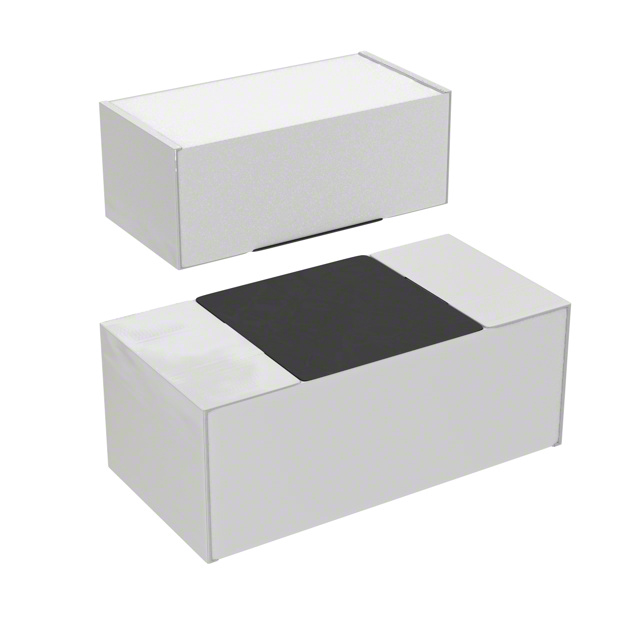

HCJ0402ZT0R00 贴片电阻产品概述
一、产品核心定位与品牌背景
HCJ0402ZT0R00是Stackpole Electronics Inc.（SEI） 推出的0Ω厚膜贴片电阻，属于通用型小功率被动元件。SEI作为全球老牌电子元件制造商，以稳定的质量一致性和高密度电路适配性著称，该产品针对小型化、宽温区场景优化，是电子设备中实现电路连接、滤波及调试的核心基础元件之一，广泛覆盖消费电子、工业控制等领域。
二、关键技术参数解析
该产品参数精准适配低功耗、高密度设计需求：
- 阻值标称：0Ω（实际寄生电阻极小，满足绝大多数低频电路的“短路连接”需求，高频场景下需关注寄生电感影响）；
- 额定功率：125mW（小功率设计，适合信号级电路跳接、滤波，避免大电流过载）；
- 工作温度范围：-55℃~+155℃（覆盖工业级与部分汽车级温度区间，可适应极端环境下的稳定工作）；
- 封装尺寸：0402（英制0.04×0.02英寸，公制1005即1.0×0.5mm），属于小型化贴片封装，适配高密度PCB布局。
三、封装与物理特性
0402封装是该产品的核心物理优势：
- 尺寸紧凑：1.0mm×0.5mm的体积仅为传统插件电阻的1/10左右，可大幅提升PCB布线密度，适合手机、智能手表等可穿戴设备及IoT模块的小型化设计；
- 封装工艺：采用陶瓷基厚膜工艺（SEI典型工艺），具备良好的热稳定性与机械强度，焊接过程中不易变形；
- 焊接兼容性：符合IPC标准的焊盘设计，兼容回流焊、波峰焊等主流SMT工艺，无铅焊接性能佳，满足RoHS环保要求。
四、环境适应性与可靠性
宽温区与品牌可靠性是该产品的核心竞争力：
- 温度稳定性：-55℃~+155℃的工作范围，可覆盖北方低温、南方高温及工业现场的昼夜温差变化，长期工作无性能漂移；
- 功率降额特性：虽额定功率为125mW，但高温环境下需遵循SEI降额曲线（如125℃时降额至80%功率），确保长期可靠性；
- 品牌认证：产品通过UL、VDE等国际认证，批次一致性高，失效概率远低于行业平均水平，适合量产设备的稳定性要求。
五、典型应用场景
该产品因0Ω特性与小封装，广泛应用于以下场景：
- 电路跳接与跨接：替代传统导线，实现PCB不同层/网络的连接，简化布线（如电源域隔离后的跨接、信号路径直接连接）；
- EMI滤波与射频匹配：在射频电路中作为滤波网络串联元件（如π型滤波），或用于天线匹配的临时短路点；
- 调试与测试点：预留0Ω焊盘，调试时可替换为不同阻值电阻，实现参数优化（如放大器增益调整、滤波器截止频率调整）；
- 小型化终端设备：手机主板、蓝牙耳机、智能手环等可穿戴设备的高密度电路；
- 工业控制模块：PLC、传感器节点等工业设备，依赖宽温区适应现场极端温度；
- 汽车电子辅助电路：车载显示屏、传感器信号处理电路中的小功率连接（温区符合部分应用需求）。
六、使用注意事项与选型建议
- 功率与电流限制：工作电流需结合实际寄生电阻（典型<5mΩ）计算，避免超过125mW额定功率；
- 焊接工艺要求：0402封装需控制回流焊温度曲线（预热150-180℃，峰值230-245℃），避免过热开裂；
- 高频场景适配：高频电路中寄生电感（约0.5nH）会影响信号，需评估是否替代为电感或直接布线；
- 存储条件：未开封产品存于-40~85℃、湿度<85%RH环境，开封后12个月内使用完毕，避免引脚氧化。
综上，HCJ0402ZT0R00以小封装、宽温区、高可靠性为核心优势，是高密度电子设备中实现基础电路连接的理想选择。
