MA4P7464F-1072T射频PIN二极管产品概述

一、产品核心定位与类别

MA4P7464F-1072T是MACOM公司推出的独立式单射频PIN二极管，属于高性能射频控制元件系列。PIN二极管通过“正向偏置导通、反向偏置截止”的特性，实现射频信号的开关、衰减、调制等功能；本型号凭借400V直流反向耐压、7.5W最大功耗等参数，精准适配中高功率射频/微波系统的核心控制需求。

二、关键电性能参数详解

本型号的电性能参数直接决定应用边界，核心指标如下：

1. 直流特性

   • 直流反向耐压（(V_R)）：400V（最大额定值），可承受高反向偏置电压，降低击穿风险；
   • 最大直流正向电流（(I_F)）：250mA（峰值），满足正向导通时的电流需求；
   • 正向压降（(V_F)）：典型值1.2V（@(I_F=10mA)），低导通损耗提升系统效率；
   • 反向漏电流（(I_R)）：典型值1nA（@(V_R=200V)），反向截止时射频泄漏极小。

2. 射频特性

   • 结电容（(C_j)）：典型值0.8pF（@(V_R=20V)），低寄生电容优化射频截止频率；
   • 截止频率（(f_c)）：典型值>10GHz，覆盖L/S/C等常用射频频段；
   • 最大射频功耗：7.5W，适配连续波或脉冲射频信号的功率需求。

三、封装与物理特性

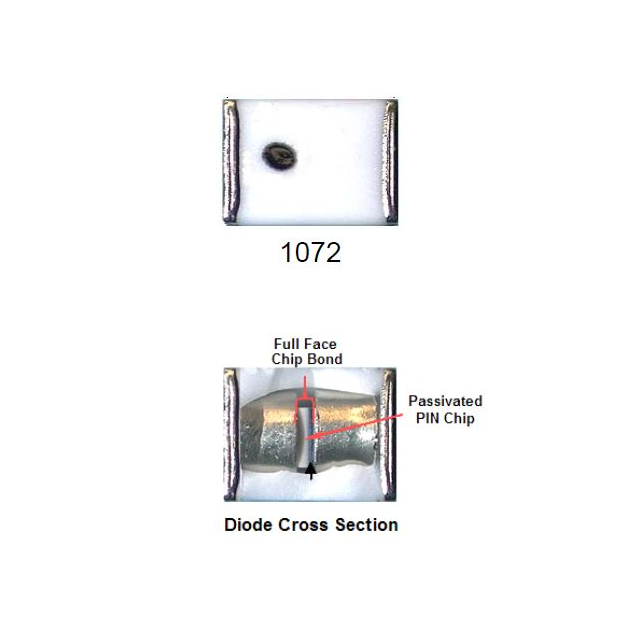

本型号采用ODS-1072封装，是MACOM针对射频器件优化的小型表面贴装陶瓷封装，具备以下优势：

1. 封装结构：陶瓷基底+金属引脚设计，低寄生电感/电容，减少射频信号损耗；
2. 尺寸规格：典型封装尺寸为1.6mm×0.8mm×0.6mm（长×宽×高），体积紧凑，适配高密度PCB布局；
3. 引脚配置：2引脚独立式封装，便于电路设计中的串并联组合；
4. 温度范围：工作温度-55℃至+150℃，存储温度-65℃至+175℃，满足工业级/军用级环境要求。

四、典型应用场景

MA4P7464F-1072T的参数特性使其适配多种中高功率射频系统，典型应用包括：

1. 射频开关：无线通信基站天线切换、雷达系统波束控制（SPDT/SP4T开关）；
2. 可变衰减器：频谱分析仪、信号发生器等测试设备的射频前端衰减控制；
3. 限幅器：卫星通信接收机输入保护，防止高功率信号损坏后端电路；
4. 调制器：ASK/FSK数字调制电路，实现射频信号的数字控制；
5. 移相器：相控阵雷达相位控制单元，提升波束指向精度。

五、品牌与可靠性优势

MACOM作为全球射频/微波器件领先厂商，本型号继承核心优势：

1. 高可靠性：符合MIL-PRF-19500军用标准，通过振动、温度循环、湿度等严格环境测试；
2. 一致性好：批量生产参数离散性小，便于系统批量集成；
3. 技术支持：提供完整设计手册、SPICE仿真模型，加速客户电路开发。

六、选型注意事项

1. 参数匹配：需确认系统最大反向电压（≤400V）、正向电流（≤250mA峰值）是否适配，低功率场景可选择同系列低耐压型号；
2. 封装兼容：ODS-1072为表面贴装，需确认PCB焊盘设计与封装尺寸匹配；
3. 偏置电路：正向偏置需加限流电路（避免超流），反向偏置需稳定电压源（防止电压波动击穿）。

本型号凭借高耐压、低损耗、小型化等特点，成为中高功率射频系统控制元件的优选方案。
